Torno CNC MJ0650
horizontal2 ejescon plataforma inclinada

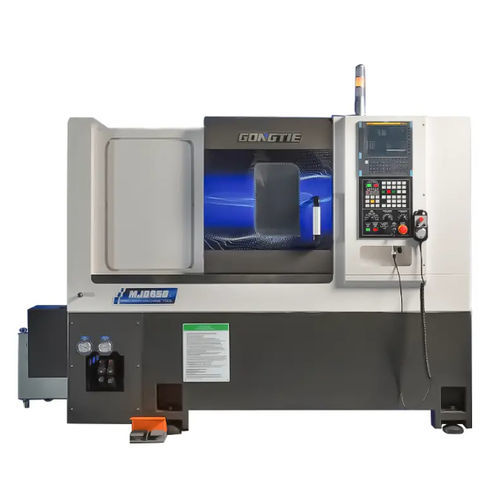

Torno CNC - MJ0650 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / con plataforma inclinada
Torno CNC - MJ0650 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / con plataforma inclinada
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Estructura
con plataforma inclinada
Número de husillos
de 2 husillos
Nariz del husillo
A2-5
Número de herramientas
12 herramientas
Sistema de transmisión
con servomotor, de accionamiento directo
Aplicaciones
para aplicaciones automóviles, para aplicaciones aeroespaciales, de producción
Rendimiento
de alta precisión, de alta eficacia, de gran rigidez
Opciones y accesorios
con carga descarga automatizada, con pórtico de carga, con robot pórtico, con cargador de barras integrado
Diámetro

650 mm
(25,59 in)

Velocidad de rotación

Máx.: 5.000 rpm
(31.415,927 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Longitud de la pieza

500 mm
(20 in)

Diámetro máximo de corte

320 mm
(13 in)

Longitud máxima de corte

Máx.: 500 mm
(20 in)

Mín.: 500 mm
(20 in)

Paso de barra

35 mm, 45 mm
(1 in, 2 in)

Carrera X

185 mm
(7 in)

Carrera Z

556 mm
(22 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

20 m/min

Potencia nominal

13,4 kW
(18,2 hp)

Par máximo

64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)

Capacidad líquido de corte

40 l
(11 gal)

Longitud total

2.261 mm
(89 in)

Ancho total

1.668 mm
(66 in)

Altura total

1.988 mm
(78 in)

Peso

3.180 kg
(7.011 lb)

Descripción

El MJ0650 es un torno CNC de bancada inclinada diseñado para mecanizado de alta precisión con eje X/Z y torreta servo, orientado a operaciones de torneado exigentes que requieren rigidez y estabilidad.

Características principales
  • Husillo de accionamiento directo de alto rendimiento que aporta par constante, baja vibración y rápida respuesta.
  • Torreta servo de alta rigidez y 12 estaciones diseñada para cambios rápidos de herramienta y procesamiento pesado.
  • Carro con vía guía de caja de alta rigidez con opción de vía lineal para mayor precisión y durabilidad.
  • Cama fundida de hierro HT300 con diseño que facilita el transporte de virutas y proporciona soporte antivibraciones.
  • Contrapunto hidráulico disponible; opción de contrapunto programable o subhusillo para procesos en dos pasos y ampliar las áreas de carga/descarga.
  • Sistema CNC Syntec 22TA de serie (opcional FANUC o SIEMENS), con servomotores y codificadores de husillo Syntec.
  • Componentes eléctricos Schneider y estación hidráulica Seven Ocean (Taiwán) en la configuración estándar.
  • Sistemas integrados de refrigeración, filtrado y lubricación (sistema de lubricación por aceite Ishan) para garantizar funcionamiento continuo y mantenimiento de precisión.

Descripción de componentes y subsistemas
  • Cama de torno: fundición HT300, tratamiento de pintura con barniz de secado en horno; estructura diseñada para soportar piezas completas y facilitar la evacuación de virutas.
  • Husillo: motor síncrono integrado, rodamientos NSK/NTN grado P4; nariz A2-5; refrigeración por aceite.
  • Mandril (chuck): mandril hueco hidráulico de 6" con 3 mordazas, sujeción tratada y lubricada para alta rigidez y precisión.
  • Guía y husillo de bolas: guías PMI (vía rodillo 35 mm y guía lineal PMI 35 opcional) y husillo de bolas PMI 3210 accionado por servomotor para los ejes X/Z, con lubricación y refrigeración de aceite.
  • Sistema hidráulico: estación hidráulica con 40 L de aceite, motor 1,5 kW para accionamiento rápido y estable de mandril, contrapunto y cilindros del husillo.
  • Caja eléctrica: componentes Schneider, intercambiador de calor interno para control térmico.
  • Sistemas auxiliares: bomba de refrigerante 2V-30, tanque de gran capacidad y filtrado múltiple para refrigeración y limpieza de piezas y herramientas.

caractéristiques / spécifications techniques
  • Modelo: MJ0650
  • Máx. diámetro de giro sobre la cama: 650 mm
  • Máx. diámetro de giro (sobre bancada interior): 320 mm
  • Máx. longitud de giro: 500 mm
  • Recorrido eje X: 185 mm
  • Recorrido eje Z: 556 mm
  • Recorrido hasta el contrapunto (Trailstock): 470 mm
  • Recorrido del cono del contrapunto (quill): 100 mm
  • Tamaño de la nariz del husillo: A2-5
  • Tamaño del mandril hidráulico: 6 pulgadas (3 mordazas)
  • Diámetro interior del husillo (bore): 56 mm
  • Capacidad máxima de barras (interior/exterior): 45 / 35 mm
  • Potencia del motor del husillo: 13.4 kW
  • Velocidad máx. del husillo: 0–5000 r/min
  • Par nominal/máx. del husillo: 64 / 120 N·m
  • Avance rápido eje X/Z (GO): 20 m/min
  • Cantidad de portaherramientas (portaherramientas principales): 4
  • Tamaño del mango de la herramienta (shank): 25 mm
  • Portaherramientas para mandrinar ID: φ40 mm
  • Altura centro (opcional) de la torreta: 100 mm (valor opcional según configuración)
  • Herramientas (cantidad total en torreta): 8 (según configuración de torreta)
  • Repetibilidad eje X/Z: ±0.003 mm
  • Capacidad del depósito hidráulico: 40 L
  • Potencia carga completa de la máquina: 23 kW
  • Dimensiones (L x W x H): 2261 x 1668 x 1988 mm
  • Peso total de la máquina: 3180 kg
  • Garantía: 18 meses
  • MOQ (cantidad mínima de pedido): 1 unidad
