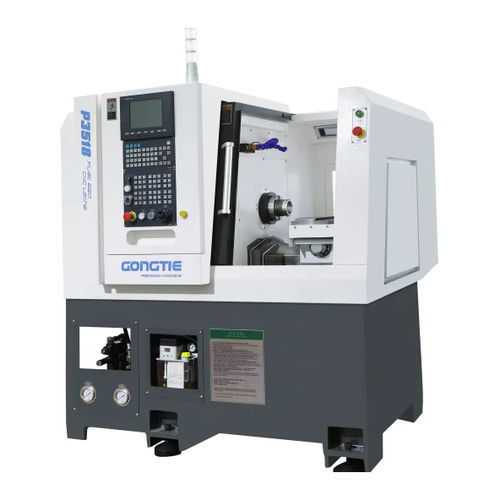

Torno CNC P3518horizontal2 ejesde mesa plana
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Orientación del husillo
- horizontal
- Número de ejes
- 2 ejes
- Estructura
- de mesa plana
- Nariz del husillo
- A2-5
- Sistema de transmisión
- de accionamiento directo
- Aplicaciones
- para producción de piezas pequeñas
- Rendimiento
- de alta precisión
- Función combinada
- de fresado
- Opciones y accesorios
- con cargador de barras integrado
- Diámetro
360 mm
(14,17 in)- Velocidad de rotación
6.000 rpm
(37.699,112 rad.min-1)- Longitud de la pieza
100 mm
(4 in)- Diámetro máximo de corte
100 mm
(4 in)- Paso de barra
25 mm, 35 mm
(1 in, 1 in)- Carrera X
320 mm
(13 in)- Carrera Z
175 mm
(7 in)- Avance rápido eje X
20 m/min
- Avance rápido eje Z
20 m/min
- Potencia nominal
8,5 kW
(11,6 hp)- Par máximo
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- Capacidad líquido de corte
38 l
(10 gal)- Longitud total
1.595 mm
(63 in)- Ancho total
1.428 mm
(56 in)- Altura total
1.700 mm
(67 in)- Peso
1.600 kg
(3.527 lb)
Descripción
Descripción general
Componentes principales y características
Especificaciones técnicas
Configuración estándar y opciones
- El P3518 es un torno CNC de bancada plana diseñado para el mecanizado de pequeñas piezas de alta precisión, pensado para ofrecer rigidez, estabilidad térmica e integración en líneas de automatización.
- Control CNC estándar: Syntec 22TA (opciones FANUC o SIEMENS).
Componentes principales y características
- Bancada en fundición HT300 con revestimiento térmico para alta rigidez y amortiguación de vibraciones.
- Husillo síncrono de accionamiento directo con refrigeración por aceite para par constante, bajas vibraciones y posicionamiento preciso (al., φ48 mm, nariz A2-5).
- Portaherramientas en gang de 5 posiciones adecuado para operaciones combinadas de torneado y fresado en piezas pequeñas.
- Tornillos de bolas y guías lineales PMI (calidad C3) para avances y posicionamientos precisos.
- Sistema hidráulico de sujeción y central hidráulica (Seven Ocean) para brida y funciones de contrapunta; depósito hidráulico 20 L.
- Sistema de lubricación frontal con aceite (2 L) y bomba de refrigerante con depósito de 38 L para refrigeración de herramienta y evacuación de virutas.
- Componentes eléctricos de baja tensión Schneider y cuadro eléctrico climatizado para protección térmica.
- Máquina completamente carenada con cerramiento interior para seguridad y limpieza del taller.
Especificaciones técnicas
- Modelo: P3518
- Diámetro máximo soble bancada: 360 mm
- Diámetro máximo de torneado: 100 mm
- Longitud máxima de torneado: 100 mm
- Altura del centro (husillo → mesa de herramientas): 50 mm
- Altura del centro (husillo → suelo): ≈1080 mm
- Recorrido eje X: 320 mm
- Recorrido eje Z: 175 mm
- Nariz de husillo: A2-5
- Sujeción hidráulica (pinza/mordaza): 35
- Diámetro del agujero del husillo: 48 mm
- Capacidad máxima de barra (interna/externa): 35 / 25 mm
- Potencia motor husillo: 8,5 kW
- Velocidad nominal máxima husillo: 6000 r/min
- Par nominal máximo husillo: 22 / 76 N·m
- Avance rápido X/Z (G0): 20 m/min
- Número de posiciones de herramienta: 5
- Tamaño vástago herramienta: 16 mm
- Portaherramientas para taladro: φ20 mm
- Repetibilidad eje X/Z: 0,003 mm
- Capacidad depósito refrigerante: 38 L
- Capacidad depósito hidráulico: 20 L
- Potencia instalada máquina: 12 kW
- Dimensiones (L × A × H): 1595 × 1428 × 1700 mm
- Peso total de la máquina: 1600 kg
- Garantía: 18 meses
Configuración estándar y opciones
- Estándar: bancada HT300, sistema CNC Syntec, servomotores Syntec AM3, husillo motorizado, tornillos a bolas y guías PMI, unidad hidráulica Seven Ocean, lubricación automática, bomba y depósitos de refrigerante, componentes eléctricos Schneider.
- Opciones: CNC FANUC o SIEMENS, variantes de rodamientos de husillo, mandril hidráulico, interfaces de automatización para alimentación de barras / manipulación de piezas, configuraciones de utillaje a medida.
