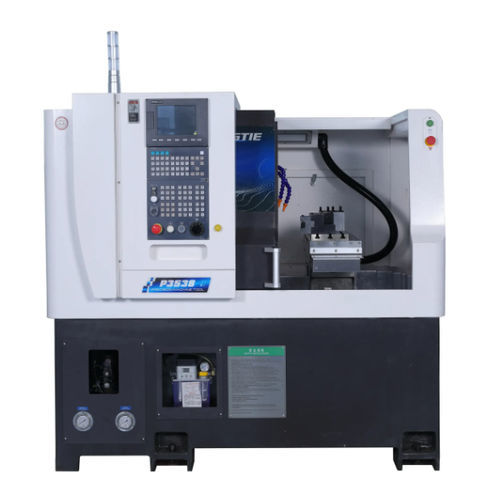

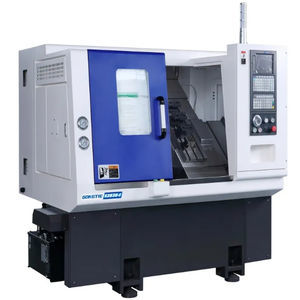

Torno CNC P3538
horizontal2 ejesde mesa plana

Torno CNC - P3538 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa plana
Torno CNC - P3538 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa plana
Añadir a mis favoritos
Añadir al comparador

Características

Sistema de control
CNC
Orientación del husillo
horizontal
Número de ejes
2 ejes
Estructura
de mesa plana
Nariz del husillo
A2-5
Sistema de transmisión
de accionamiento directo
Aplicaciones
para aplicaciones automóviles, para aplicaciones aeroespaciales
Rendimiento
de alta precisión, de alta velocidad
Diámetro

360 mm
(14,17 in)

Velocidad de rotación

6.000 rpm
(37.699,112 rad.min-1)

Longitud de la pieza

100 mm
(4 in)

Diámetro máximo de corte

100 mm
(4 in)

Paso de barra

25 mm, 35 mm
(1 in, 1 in)

Carrera X

320 mm
(13 in)

Carrera Z

415 mm
(16 in)

Avance rápido eje X

20 m/min

Avance rápido eje Z

20 m/min

Potencia nominal

8,5 kW
(11,6 hp)

Capacidad líquido de corte

42 l
(11 gal)

Longitud total

1.795 mm
(71 in)

Ancho total

1.428 mm
(56 in)

Altura total

1.700 mm
(67 in)

Peso

1.705 kg
(3.759 lb)

Descripción

El P3538 es un torno CNC de bancada plana diseñado para mecanizado de torneado y operaciones combinadas de torneado-fresado con portaherramientas tipo gang, orientado a procesos de alta precisión y producción repetible.

Características principales
  • Construcción de bancada: HT300, cama fundida integrada para alta rigidez y amortiguación de vibraciones.
  • Sistema CNC: Syntec 22TA (opcional FANUC o SIEMENS).
  • Husillo: husillo motor síncrono integrado (motorized spindle) con refrigeración por aceite, cojinetes NTN (estructura 3+2 con grado P4), par constante y posicionamiento de alta precisión.
  • Mandril/portaherramientas: portaherramientas gang de 5 posiciones para procesos de corte intensivo; collet hidráulico de 36 y opción de chuck.
  • Transmisión y guiado: tornillos a bolas PMI 2510 (grado C3) y guías lineales PMI de alta precisión para alimentación y posicionamiento de precisión.
  • Sistema hidráulico: estación hidráulica Seven Ocean (Taiwán) para mandril, contrapunto y otros actuadores; depósito hidráulico 20 L.
  • Sistemas de lubricación y refrigeración: sistema de lubricación prellenado 2 L para guías y tornillos; bomba de elevación de agua y tanque de refrigerante (capacidad en especificaciones).
  • Componentes eléctricos: componentes de baja tensión Schneider; cuadro eléctrico con sistema de aire acondicionado para refrigeración.
  • Cobertura: protección completa y cubiertas cerradas para la máquina y manejo de virutas.

Piezas y subsistemas (resumen)
  • Cama de torno: bancada plana horizontal HT300, pintura con barniz de secado al horno y diseño antivibraciones.
  • Sistema CNC y motores: Syntec 22TA, servomotores Syntec / AM3 para ejes X/Z.
  • Husillo motorizado Gongtie con nariz A2-5, diámetro interior 48 mm, potencia 8.5 kW, hasta 6000 rpm y refrigeración por aceite.
  • Guía y tornillo: PMI 25 mm guía lineal y tornillo a bolas 2510 (φ25 mm).
  • Mandril/collet: opción de collet o chuck; sujeción hidráulica y posibilidad de trabajo con live tools para torneado-fresado combinado.
  • Sistema hidráulico: Seven Ocean (Taiwán), capacidad 20 L, opera cilindros, mandril y contrapunto.
  • Lubricación y refrigeración: lubricación por separador de aceite, bomba de agua de alta presión, tanque de refrigerante.

Opciones y automatización
  • Control CNC opcional: SIEMENS 828D o FANUC 0i TF.
  • Opciones de automatización: alimentador de barras, cargador/descargador robotizado (brazo o pórtico), sistemas de pórtico, bandejas giratorias, recogedor de piezas, cinta transportadora de virutas.
  • Accesorios opcionales: herramienta en directo (live tool), índice de eje C, plato divisor, medición automática, puerta automática, colector de neblina de aceite, sistema de refrigeración de alta presión, pistola de agua/aire y más.

Caractéristiques / spécifications técnicas
  • Modelo: P3538
  • Max. diámetro de giro sobre la cama: 360 mm
  • Máx. diámetro de giro (otro valor de referencia en tabla): 100 mm
  • Max. longitud de giro: 100 mm
  • Altura central del husillo a la mesa de herramientas: 50 mm
  • Altura central del husillo al suelo: ≈1080 mm
  • Recorrido eje X: 320 mm
  • Recorrido eje Z: 415 mm
  • Tamaño nariz del husillo: A2-5
  • Sujeción hidráulica (collet): 35 mm
  • Diámetro interior del husillo: 48 mm
  • Capacidad máxima de barras (interior/exterior): 35 / 25 mm
  • Potencia motor del husillo: 8.5 kW
  • Velocidad máxima del husillo: 6000 r/min
  • Par máximo del husillo: 84 N·m
  • Avance rápido eje X/Z (GO): 20 m/min
  • Cantidad de portaherramientas: 5
  • Tamaño del mango de la herramienta: 16 mm
  • Portaherramientas de mandrinar: φ20 mm
  • Repetibilidad eje X/Z: 0.003 mm
  • Capacidad depósito de refrigeración: 42 L
  • Capacidad depósito hidráulico: 20 L
  • Potencia de carga completa de la máquina: 12 kW
  • Dimensiones (L x A x H): 1795 x 1428 x 1700 mm
  • Peso total de la máquina: 1705 kg
  • Garantía: 18 meses

VÍDEO

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de Ningbo GongTie Precision Machinery Co.,LTD

Otros productos de Ningbo GongTie Precision Machinery Co.,LTD

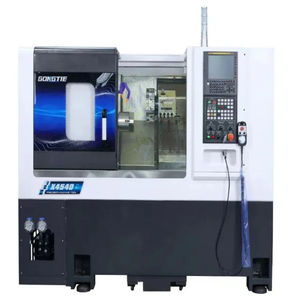

MÁQUINA DE TORNEADO CNC
