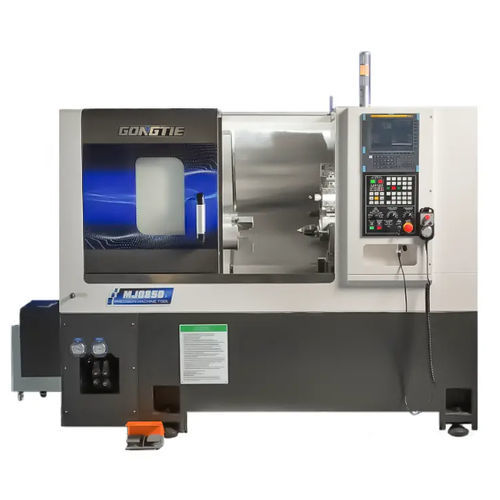

Torno CNC MJ0850horizontalcon plataforma inclinadaA2-6
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Orientación del husillo
- horizontal
- Estructura
- con plataforma inclinada
- Nariz del husillo
- A2-6
- Número de herramientas
- 12 herramientas, 8 herramientas
- Sistema de transmisión
- con servomotor
- Aplicaciones
- para aplicaciones automóviles, para aplicaciones aeroespaciales, de producción
- Rendimiento
- de alta precisión, de gran rigidez
- Función combinada
- de fresado
- Opciones y accesorios
- con carga descarga automatizada, con robot pórtico, con cargador de barras integrado
- Diámetro
600 mm
(23,62 in)- Velocidad de rotación
Máx.: 4.500 rpm
(28.274,334 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)- Longitud de la pieza
500 mm
(20 in)- Diámetro máximo de corte
320 mm
(13 in)- Paso de barra
40 mm, 50 mm
(2 in, 2 in)- Carrera X
185 mm
(7 in)- Carrera Z
556 mm
(22 in)- Avance rápido eje X
20 m/min
- Avance rápido eje Z
20 m/min
- Potencia nominal
15 kW
(20,4 hp)- Par máximo
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- Capacidad líquido de corte
40 l
(11 gal)- Longitud total
2.261 mm
(89 in)- Ancho total
1.668 mm
(66 in)- Altura total
1.760 mm
(69 in)- Peso
3.200 kg
(7.055 lb)
Descripción
Resumen
Características principales
Piezas y componentes
Aplicaciones y opciones
Especificaciones técnicas
- El MJ0850 es un torno-fresadora CNC de bancada inclinada horizontal diseñado para integrar torneado y fresado en producción industrial. Combina cama fundida HT300, husillo motor síncrono y torreta servo con contrapunto hidráulico para operaciones automatizadas y de alto rendimiento.
Características principales
- Cama HT300 en hierro fundido para alta rigidez y amortiguación de vibraciones.
- Sistema CNC Syntec 22TA (FANUC o SIEMENS opcional) para control y programación.
- Husillo sincrónico 15 kW con rodamientos NSK P4, refrigeración por aceite y elevada precisión de par/posicionamiento.
- Mandril hidráulico hueco 8" (3 mordazas) con paso por husillo; diámetro de husillo Ø66 mm.
- Torreta servo 12 estaciones (altura de centro 100 mm) para indexado rápido y mecanizado pesado.
- Husillos de bolas PMI 3210 y guías de rodillos PMI MSR35R-P para avance y posicionamiento de alta precisión.
- Estación hidráulica Seven Ocean 40 L (1,5 kW) para las funciones hidráulicas.
- Sistema de lubricación por aceite 2 L y refrigeración/filtrado con bomba 2V-60 y depósito de 120 L.
- Cubierta totalmente cerrada y valla interior de acero inoxidable para control de virutas y seguridad.
- Componentes eléctricos Schneider y enfriador en el armario eléctrico.
Piezas y componentes
- Cama: hierro fundido HT300 integrado, pintura de horno, diseño para carga de piezas completas y transporte de virutas.
- Sistema CNC: Syntec 22TA estándar; FANUC o SIEMENS opcional.
- Husillo: husillo eléctrico síncrono integrado, rodamientos NSK P4, refrigeración por aceite, baja vibración y control preciso del par.
- Mandril: mandril hueco hidráulico 8", superficies endurecidas y rectificadas, lubricación directa para alta precisión de sujeción.
- Torreta: torreta servo 12 estaciones, centro 100 mm, admite vástago de herramienta φ25 mm y portaherramientas ID φ40 mm.
- Contrapunto: contrapunto hidráulico con cono MT4, recorrido 470 mm, avance del cono 100 mm.
- Guías y husillos: guías de rodillos PMI 35 mm y husillos de bolas PMI 3210 para ejes X/Z con lubricación y refrigeración por aceite.
- Hidráulica: estación Seven Ocean 40 L, motor 1,5 kW.
- Refrigeración y limpieza: bomba elevadora 2V-60, gran depósito y sistema de filtrado.
- Cuadro eléctrico: componentes Schneider, bloqueo de seguridad y enfriador.
Aplicaciones y opciones
- Adecuado para automoción, aeroespacial, electrónica, refrigeración, maquinaria de precisión y producción general de piezas torneadas.
- Opciones disponibles: FANUC/SIEMENS, herramientas en directo (live tooling), alimentador de barras, integración robotizada, transportadores de virutas, puertas automáticas, sistemas de medición de herramientas, indexación eje C, etc.
Especificaciones técnicas
- Modelo: MJ0850
- Diámetro máx. de giro sobre la cama: 600 mm
- Diámetro máx. de torneado: 320 mm
- Longitud máx. de torneado: 500 mm
- Recorrido eje X: 185 mm
- Recorrido eje Z: 556 mm
- Recorrido contrapunto: 470 mm
- Recorrido cono contrapunto: 100 mm
- Cono de husillo: A2-6
- Mandril hidráulico: 8 pulgadas
- Diámetro de hueco del husillo: 66 mm
- Capacidad barra (int./ext.): 50 / 40 mm
- Potencia husillo: 15 kW
- Velocidad máx. husillo: 0–4500 r/min
- Par nominal / máx.: 91 / 260 N·m
- Avance rápido X/Z: 20 / 20 m/min
- Cantidad portaherramientas: 4 (configuración estándar)
- Tamaño vástago herramienta: 25 mm
- ID portaherramientas de taladro: φ40 mm
- Altura centro torreta (opcional): 100 mm
- Herramientas en torreta: 8 piezas
- Repetibilidad X/Z: 0.003 mm
- Capacidad depósito hidráulico: 40 L
- Potencia total máquina: 23 kW
- Dimensiones (L x W x H): 2261 x 1668 x 1760 mm
- Peso total: 3200 kg
- Garantía: 12 meses
- MOQ: 1 unidad
