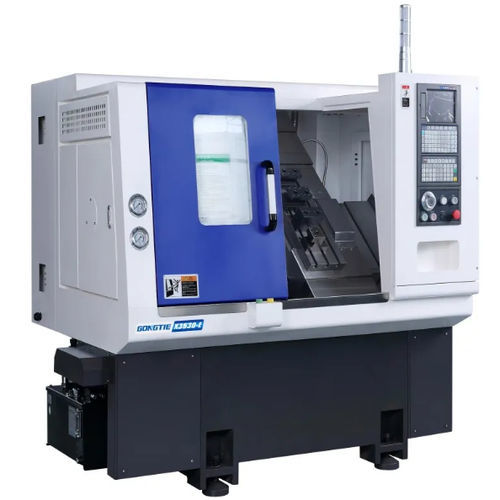

Torno CNC X3530-E

horizontal2 ejescon plataforma inclinada

Resumen
El X3530-E es un torno CNC de bancada inclinada con sistema rotativo integrado, desarrollado para operaciones de torneado y torneado-fresado en piezas de pequeño y medio tamaño. Incorpora un banco inclinado a 45°, estructura en fundición HT300 y husillo por correa para equilibrar par y rigidez en aplicaciones industriales estándar.

Principales características

• Bancada fundida HT300 con inclinación de 45° para rigidez y mejor evacuación de virutas.
• Sistema CNC SYNTEC 7TA de serie; opciones FANUC o SIEMENS.
• Husillo por correa: 5,5 kW, máxima 3500 r/min; opción de poleas para aumentar par; rodamientos 3+2 (CSC 7013/7015).
• Tornillos PMI grado C3 y guías CSK grado H para alimentación y posicionamiento precisos.
• Sujeción hidráulica: pinza o mandril hidráulico según necesidad.
• Unidad hidráulica nacional (50 L, 0,75 kW) para mandril y cilindros.
• Sistema de lubricación de 2 L para guías y tornillos con separador de aceite.
• Refrigeración y evacuación de virutas: bomba de elevación y depósito de 38 L; sistema de refrigeración de husillo incluido.
• Componentes eléctricos DELIXI; armario eléctrico climatizado; drivers y servos Syntec (opciones FANUC/SIEMENS).
• Coberturas completas y vallado interior para seguridad y contención de virutas.

Piezas y componentes

• Bancada: bancada inclinada HT300 fundida, pintura stoving, diseñada para rigidez, amortiguación de vibraciones y evacuación de virutas.
• Sistema CNC: Syntec 7TA todo-en-uno; opción FANUC o SIEMENS según integración y automatización requerida.
• Husillo: husillo por correa con nariz A2-5, diámetro interior 48 mm, refrigeración por aceite; 5,5 kW, 0–3500 r/min; rodamientos CSC y estructura 3+2.
• Collet & mandril: sujeción hidráulica; porta-herramientas tipo gang con 5 posiciones y 1 herramienta viva lateral; disposición de herramientas personalizable.
• Guías & tornillos: tornillo PMI 2508 (φ25 mm paso 8 mm) y guías CSK (bloque 25 mm) accionadas por motor AM3.
• Cuadro eléctrico: drivers Syntec para los ejes, componentes DELIXI y climatización del cuadro para control térmico.
• Sistema hidráulico: componentes locales/Taiwán; unidad hidráulica 50 L, 0,75 kW para mandril y cilindros.
• Lubricación & refrigeración: unidad de lubricación 2 L, bomba de elevación y depósito 38 L; refrigeración de husillo incluida.

Configuración estándar (resumen)

• Bancada: HT300 fundida.
• Sistema CNC: Syntec 7TA (1 unidad).
• Motor/servomotores y accionamientos: componentes Syntec.
• Eje principal: husillo por correa (1 unidad) con motor Syntec.
• Tornillos y guías: PMI (2 uds) y CSK (4 uds).
• Sistema hidráulico: Xingyuan (1 unidad).
• Elementos incluidos: herramienta viva rotativa, sistema de lubricación Tongshi, sistema de refrigeración de husillo, protecciones completas.

Aplicaciones

• Mecanizado general, piezas para la industria automotriz, maquinaria textil, componentes electrónicos, mecanizado de precisión, industria del frío, procesamiento de piezas 3C y otras aplicaciones industriales de torneado y torneado-fresado.

Características / especificaciones técnicas

• Modelo: X3530-E
• Diámetro máx. sobre bancada: 420 mm
• Diámetro máx. de torneado: 100 mm
• Longitud máx. de torneado: 120 mm
• Recorrido eje X: 350 mm
• Recorrido eje Z: 300 mm
• Diámetro interior del husillo: 48 mm
• Agujero del cilindro: 36 mm
• Potencia motor husillo: 5,5 kW
• Velocidad husillo (nom./máx.): 3500 r/min
• Par husillo (nom./máx.): 34 / 47 N·m
• Número de portaherramientas: 5
• Portaherramientas de mandrinar: φ20 mm
• Avance rápido X/Z: 20 / 20 m/min
• Repetibilidad ejes X/Z: 0,005 mm
• Potencia de carga total máquina: 8 kW
• Dimensiones (L x W x H): 1800 x 1450 x 1610 mm
• Peso total: 1760 kg
• Garantía: 12 meses
