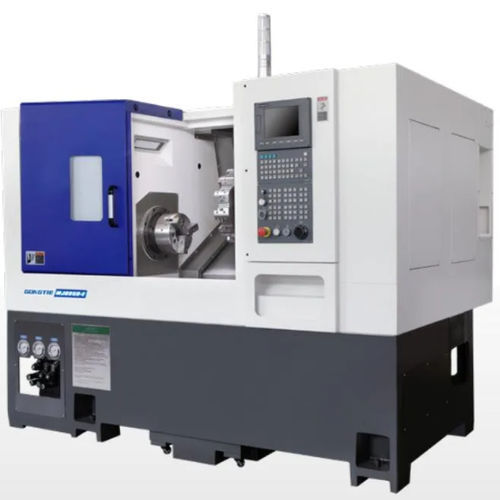

Torno CNC MJ0850-E

horizontal2 ejescon plataforma inclinada

Descripción general

El MJ0850-E es un torno CNC de bancada inclinada, tipo horizontal, concebido para mecanizado de desbaste pesado y torneado de alta precisión. Combina una bancada de fundición HT300 con una torreta servo de 12 estaciones y husillo por correa para procesos estables en producción.

Componentes principales y puntos destacados

• Bancada: bancada inclinada integrada en fundición HT300 para alta rigidez, carga de pieza completa y evacuación eficaz de virutas.
• Sistema CNC: SYNTEC 7TA (opción FANUC o SIEMENS) con programación accesible y funciones avanzadas.
• Husillo: 11 kW con transmisión por correa, nariz A2-6, refrigeración por aceite y rodamientos de precisión NSK/NTN P4.
• Mordaza: mandril hidráulico hueco de 8" y 3 mordazas, lubricación directa; orificio de husillo Φ66 mm (paso de barra 51 mm).
• Torreta: torreta servo 12 estaciones, altura de centro 100 mm, cambio rápido de herramienta y alta rigidez.
• Guias y husillos: guías de rodillos PMI 35 mm y husillos de bolas PMI 3210-C3 para posicionamiento preciso y larga vida útil; lubricación y refrigeración de tornillos.
• Hidráulica y lubricación: estación hidráulica 40 L, contrapunto hidráulico MT4, sistema de lubricación de aceite 2 L, depósito de refrigerante 120 L y bomba 2V-30.
• Eléctrico y seguridad: cuadro eléctrico completo (Delixi señalado), bloqueos de seguridad y enfriador; cubierta interior en acero inoxidable y capota completa.

Configuración estándar y accesorios (resumen)

• Cuerpo máquina: bancada inclinada HT300 de fundición.
• Controlador CNC: SYNTEC 7TA (opción: FANUC / SIEMENS).
• Husillo: transmisión por correa con refrigeración por aceite (11 kW, A2-6).
• Husillos de bolas PMI 3210 y guías de rodillos PMI 35 mm.
• Torreta servo 12 estaciones (altura centro 100 mm) y mandril hidráulico hueco 8" de 3 mordazas.
• Contrapunto hidráulico MT4, estación hidráulica 40 L, sistema de lubricación 2 L, depósito 120 L y bomba 2V-30.
• Componentes eléctricos estándar (Schneider/Delixi señalados), caja de herramientas, luces de trabajo/advertencia; cubierta interior inoxidable y capota completa.

Aplicaciones

• Mecanizado de piezas generales y de precisión en sectores como automoción, aeroespacial, maquinaria industrial y electrónica.

Especificaciones técnicas

• Modelo: MJ0850-E
• Diámetro máximo de giro sobre bancada: Φ650 mm
• Diámetro máximo de mecanizado: Φ320 mm
• Longitud máxima de mecanizado: 500 mm
• Recorrido eje X: 185 mm
• Recorrido eje Z: 556 mm
• Desplazamiento del carro (max): 470 mm
• Recorrido del cono del contrapunto (max): 100 mm
• Nariz del husillo: A2-6
• Diámetro del husillo: Φ66 mm (paso de barra 51 mm)
• Potencia del husillo: 11 kW
• Rango de velocidad del husillo: 0–3000 rpm
• Tamaño del mandril hidráulico: 8 pulgadas
• Altura centro torreta servo: 100 mm
• Estaciones torreta servo: 12 pcs
• Tamaño de vástago de herramienta: 25 mm
• ID portaherramientas de mandrinado: Φ40 mm
• N.º de portaherramientas: 4
• Avance rápido X/Z: 20 m/min
• Repetibilidad X/Z: 0.003 mm
• Capacidad depósito hidráulico: 40 L
• Potencia motor estación hidráulica: 1.5 kW
• Capacidad lubricación aceite: 2 L
• Potencia total máquina: 18 kW
• Dimensiones (L×A×A): 2262 × 1668 × 1760 mm
• Peso total máquina: 3200 kg
• Garantía: 12 meses
