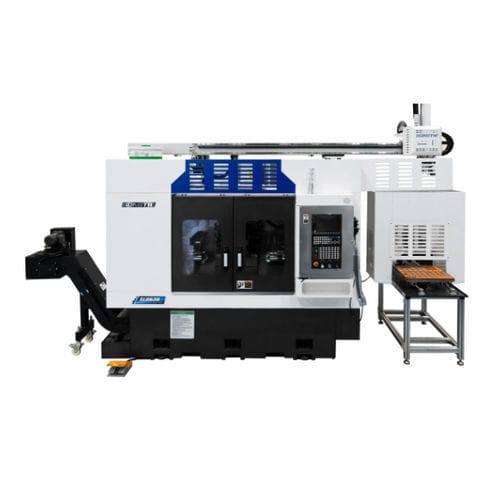

Centro de torneado-fresado CNC SL0636

horizontal6 ejesde mesa inclinada

El SL0636 es un centro torno‑fresadora CNC con bancada inclinada 45°, doble husillo y doble herramientas motorizadas, que permite torneado, fresado, taladrado y roscado de precisión en una sola sujeción. Diseñado para una producción eficiente de piezas terminadas, admite soluciones de automatización opcionales (pórtico, robots, alimentadores de barra, transportadores de virutas).

Características clave

• Acoplamiento husillo/subhusillo con herramientas motorizadas para operaciones combinadas de torneado, fresado, taladrado y roscado.
• Sujeción única para entregar piezas terminadas en un solo montaje, reduciendo manipulaciones y tiempo de ciclo.
• Bancada integral inclinada 45° en fundición HT300 para rigidez y amortiguación de vibraciones; cubierta totalmente cerrada y protector interior en acero inoxidable.
• Soluciones de automatización opcionales: sistemas pórtico, manipulación por robot, alimentadores de barra, recogedores de piezas y transportadores de virutas.

Partes de la máquina / Componentes

• Cuerpo máquina: Bancada integrada HT300 45° con barniz de horneado a alta temperatura para resistencia a la corrosión y rigidez.
• Sistema CNC: SYNTEC 22TA (comunicación serie, memoria 4G); soporta programación multi‑eje y servomotores.
• Husillo / Subhusillo: Husillos eléctricos con accionamiento directo y rodamientos NTN P4 de alta rigidez para precisión y baja vibración.
• Mandril: Mandril hueco hidráulico de 3 mordazas (6"+6" o 8" opcional), superficies endurecidas y rectificadas, lubricación directa.
• Torreta: Herramientas motorizadas disponibles (cabeza simple o doble; radial/axial; eje Y opcional).
• Guías: Guías de rodillos PMI para cargas elevadas y alta rigidez.
• Husillo de bolas: Husillos PMI C3 (3210) con lubricación por aceite y refrigeración para avances rápidos y larga vida.
• Estación hidráulica: Unidad hidráulica Seven Ocean 40L que suministra potencia estable para cilindros, mandril y contrapunto.
• Lubricación: Sistema automático Ishan 2L suministrado lleno antes de la entrega.
• Refrigeración y fluidos: Sistema Luikar, depósito de 120L, separación aceite‑agua y depósito con bomba doble para refrigeración y limpieza.
• Equipos eléctricos: Componentes de baja tensión Schneider; armario eléctrico con intercambiador de calor y aire acondicionado opcional.
• Periféricos opcionales: Colector de niebla de aceite, palpador Renishaw, compensación térmica, recogedor de piezas, regulador de tensión.

Opciones

• Sistema CNC alternativo: Fanuc o Siemens.
• Automatización: Robots de pórtico, robots articulados, carga por pórtico, alimentadores de barra, alimentación por bandeja oscilante.
• Manipulación y acabado: Recogedor de piezas, transportador de virutas, alimentador de barras.
• Proceso y seguridad: Medición automática, sistema de medición de herramienta, puerta automática y cierre, pedal, refrigeración a alta presión, suministro central de agua.

Especificaciones técnicas

• Modelo: SL0636
• Diámetro máximo (mm): φ500
• Diámetro máximo en skate (mm): φ160
• Diámetro máximo de torneado (mm): φ360 (disco)
• Distancia máxima entre dos mandriles (mm): 700
• Longitud máxima de mecanizado con mandril 6" (mm): 125 (vía única)
• Ejes X1 / X2 (recorrido diámetro mm): 1000 / 1000
• Ejes Z1 / Z2 (recorrido mm): 350 / 350
• Eje Z3 (subhusillo) recorrido máx (mm): /
• Ejes controlados: 6 ejes (X1 + X2 + Z1 + Z2 + C1 + C2)
• Husillo a bolas X1 / X2: 3210-C3
• Par motor ejes X1 / X2: AM8
• Husillo a bolas Z1 / Z2: 3210-C3
• Par motor recomendado Z1 / Z2: AM11
• Cama / Cuerpo: bancada fundida integral 45°
• Velocidad máxima husillo (rpm): 50 - 5000
• Diámetro paso husillo & subhusillo (mm): φ56
• Tipo de nariz de husillo: A2-5
• Potencia husillo eléctrico (kW): 13.4
• Tipos de husillo opcionales: Tipo 0640 / Tipo L46

Configuración estándar (elementos seleccionados)

• Cuerpo máquina: Bancada inclinada HT300 fundición — China — Cant: 1
• Sistema CNC: SYNTEC 22TB (Taiwán) — Cant: 1
• Husillo: Husillo eléctrico 13.4 kW (China) — Cant: 1
• Subhusillo: Husillo eléctrico 13.4 kW (China) — Cant: 1
• Tornillo X/Z: Husillo de bolas PMI C3 (Taiwán)
• Guías X/Z: Guías de rodillos PMI (Taiwán)
• Mandril: Mandril hueco hidráulico 3 mordazas (6/8" opcional) — Taiwán
• Herramientas motorizadas: Cabeza simple/doble radial/axial (opcional)
• Sistema hidráulico: Seven Ocean 40L (Taiwán)
• Lubricación: Ishan 2L (Taiwán)
• Sistema de refrigeración: Luikar elevación 30m (China)
• Depósito de agua: 120L (China)
• Equipos eléctricos baja tensión: Schneider (Francia)
• Luces: Luz de trabajo y luz de advertencia — Cant: 2
