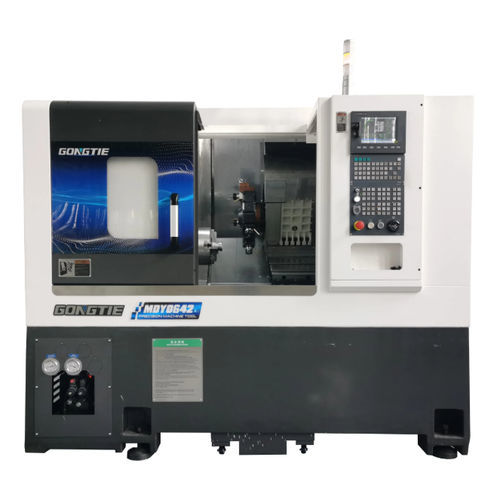

Centro de torneado-fresado CNC MDY0642

horizontal3 ejesde mesa inclinada

El MDY0642 es un centro torneado‑fresado CNC de bancada inclinada horizontal equipado con una torreta de potencia de 15 estaciones (POWER BMT45) y eje Y interpolado, pensado para corte pesado, alta rigidez e integración en líneas automatizadas.

Características principales

• Husillo síncrono de accionamiento directo con par constante para alta velocidad, baja vibración y posicionamiento preciso.
• Sistema CNC Syntec 22TA (opcional FANUC o SIEMENS) para control y programación versátiles.
• Torreta POWER BMT45 de 15 estaciones con eje Y para herramientas vivas y mecanizados de corte pesado (opción BMT55‑12).
• Mandril hueco hidráulico 6" (3 mordazas) y contrapunto hidráulico con cono MT4 para sujeción de vara y soporte de pieza.
• Sistemas integrados de refrigeración y filtrado con bomba elevadora 2V‑30 y depósito para limpieza y evacuación de virutas.
• Opciones de automatización: robot/portico, alimentador de barras, transportador de virutas, recogedor de piezas, etc.

Configuración estándar / Componentes

• Cama: bancada inclinada horizontal en fundición HT300; tratamiento de pintura y alivio de tensiones.
• Sistema CNC: Syntec 22TB (Taiwán); opcional FANUC/SIEMENS.
• Servomotores y accionamientos de ejes: Syntec.
• Husillo principal: husillo motorizado Gongtie A2‑5 con rodamientos NTN/NSK de alta precisión.
• Motor de husillo: Syntec SMH; codificador de husillo: Syntec; rodamientos: NTN7018.
• Sistema de refrigeración del husillo: Xinfu 15 L; tornillos a bolas: PMI 3210; guías: PMI 35 mm rodillos.
• Motores de ejes: Syntec AM11; sistema hidráulico: Seven Ocean SHF (40 L); cilindro hidráulico: 646.
• Bomba de elevación de agua Luikar 15 m y depósito 68 L; mandril hueco 6"; contrapunto hidráulico MT4.
• Equipo eléctrico baja tensión: componentes Schneider; lubricación: Ishan 2 L; caja de herramientas: Gongtie.

Configuración opcional

• Sistema CNC FANUC o SIEMENS
• Guías y husillos THK
• Mandril hidráulico de 8"
• Torreta de 12 estaciones
• Contrahusillo
• Bomba de 45 m
• Alimentador de barras
• Transportador de virutas
• Robot pórtico / alimentación automática
• Recogedor de piezas y sistemas de medición automáticos

Características / especificaciones técnicas

• Modelo: MDY0642
• Diámetro máx. de oscilación sobre la bancada: 650 mm
• Diámetro máx. de torneado: 320 mm
• Longitud máx. de torneado: 420 mm
• Recorrido eje X: 185 mm
• Recorrido eje Z: 556 mm
• Recorrido eje Y: ±45 mm
• Recorrido máx. contrapunto: 470 mm
• Recorrido máx. del husillo contrapunto: 100 mm
• Potencia / par de la herramienta viva: 2.4 kW / 11.5 N·m
• Nariz de husillo: A2‑5
• Tamaño mandril hidráulico: 6 pulgadas
• Diámetro interior del husillo: 56 mm
• Capacidad máx. barras (int./ext.): 45 / 35 mm
• Potencia motor del husillo: 13.4 kW
• Velocidad máx. husillo: 0 – 5000 r/min
• Par nominal / máx. husillo: 64 – 120 N·m
• Avance rápido X/Z (G0): 20 m/min
• Cantidad portaherramientas (live‑tools): 6 portaherramientas / 15 herramientas en torreta
• Tamaño del vástago de la herramienta: 20 mm
• Portaherramientas de boring ID: φ25 mm
• Altura centro torreta opcional (trasera): 127 mm
• Repetibilidad X/Z: 0.003 mm
• Capacidad depósito hidráulico: 40 L
• Potencia total de carga de la máquina: 26 kW
• Dimensiones (L x W x H): 2262 x 1668 x 2047 mm
• Peso total: 3420 kg
• Garantía: 18 meses
