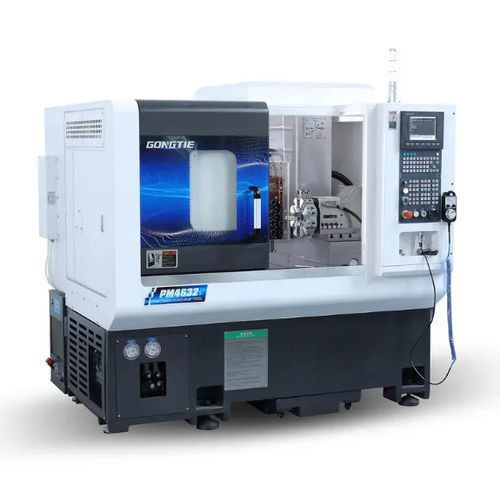

Centro de torneado-fresado CNC PM4632

horizontal2 ejesde mesa plana

Torno CNC horizontal de bancada plana de alta precisión PM4632 para operaciones combinadas de torneado y torneado-fresado, diseñado para corte pesado, mecanizado multieje y producción automatizada.

Características principales

• Torreta servo de 8 posiciones con altura de centro 63 mm para indexado flexible y cambios de herramienta rápidos.
• 4+4 herramientas motorizadas (live tools) y torreta vertical de potencia con eje Y (recorrido Y ±120 mm) para torneado-fresado y cortes exigentes.
• Eje principal motorízado síncrono (11,7 kW) con par constante y rodamientos NTN de grado P4 para alta precisión y baja vibración.
• Sistema CNC Syntec 22TB de serie (FANUC o SIEMENS opcional) y accionamientos servo Syntec.
• Carcasa completa, componentes eléctricos de baja tensión Schneider y sistemas integrados de lubricación y refrigeración.

Configuración estándar

• Cama: bancada plana horizontal en fundición HT300.
• Sistema CNC: Syntec 22TB.
• Servomotores: Syntec.
• Eje principal: husillo motorizado Gongtie; accionamiento de husillo Syntec SMH.
• Codificador de husillo: Syntec; rodamientos de husillo: KOYO / NTN / NSK (Japón), qty 5 (grado P4).
• Sistema de refrigeración del husillo: Xinfu.
• Tornillos de bolas: PMI 3210 (Taiwán), qty 2; guías: PMI 35 rodillo, qty 4.
• Motores de ejes: Syntec AM11, qty 2.
• Torreta: torreta servo de 8 posiciones, altura de centro 63 mm; herramientas: 4+4 live tools.
• Sistema hidráulico: Seven Ocean 40 L; lubricación: Ishan; sistema de refrigeración: Luikar 68 L.
• Caja de herramientas: Gongtie; componentes eléctricos de baja tensión: Schneider.

Configuración opcional

• Sistema CNC FANUC o SIEMENS.
• Guías y tornillos THK.
• Subhusillo.
• Alimentador de barras y transportador de virutas.
• Robot pórtico / robot articulado para carga y descarga, capturador de piezas.
• Sistemas de medición automática, refrigeración a alta presión, medición de herramienta, colector de niebla de aceite, plato indexable, pedal, interruptor de cierre de puerta, etc.

Aplicaciones

• Fabricación de maquinaria general.
• Industria automotriz.
• Máquinas textiles.
• Componentes para equipos electrónicos.
• Maquinaria de precisión.
• Industria de refrigeración y climatización.
• Procesado de piezas 3C (electrónica de consumo).
• Aeronáutica.

Especificaciones técnicas

• Modelo: PM4632.
• Diámetro máximo de giro sobre bancada: 600 mm.
• Diámetro máximo de torneado: 260 mm.
• Longitud máxima de torneado: 150 mm.
• Altura del centro (husillo a mesa de herramientas): 99 mm.
• Altura del centro (husillo al suelo): ≈1050 mm.
• Recorrido eje X: 350 mm; recorrido eje Z: 280 mm.
• Tamaño nariz del husillo: A2-5; diámetro de pasaje del husillo: 56 mm.
• Capacidad máxima de barra (int./ext.): 45 / 35 mm.
• Potencia motor husillo: 11,7 kW; velocidad nominal/máx. husillo: 2000 / 5000 r/min.
• Par nominal/máx. husillo: 64 / 120 N·m.
• Avance rápido eje X/Z (G0): 20 / 20 m/min.
• Repetibilidad de ejes: 0,005 mm.
• Cantidad de portaherramientas (posiciones tourelle): 4 (tourelle principal) + 4+4 live tools disponibles.
• Tamaño vástago herramienta: 20 mm; portaherramientas para brochado: φ25 mm.
• Altura centro tourelle opcional (front side): 63 mm.
• Capacidad tanque refrigeración: 68 L; capacidad tanque hidráulico: 40 L.
• Potencia total instalada de la máquina: 23 kW.
• Dimensiones (L × A × H): 2000 × 1600 × 1900 mm; Peso total: 2500 kg.
• Garantía: 12 meses.
