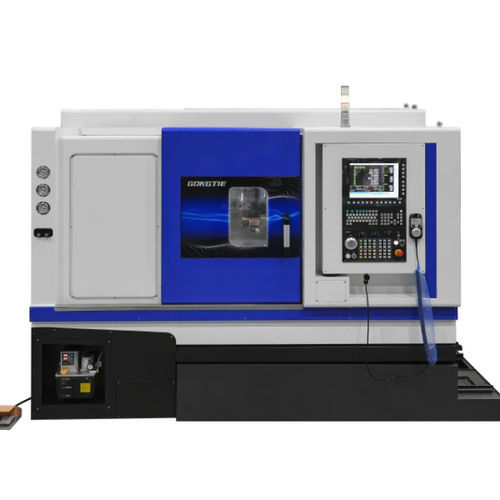

Centro de torneado-fresado CNC MDX0850-S

horizontal3 ejesde mesa inclinada

La MDX0850-S es un torno-fresadora CNC de lecho inclinado horizontal y doble husillo de precisión, diseñada para corte pesado e procesos integrados (torneado, fresado, taladrado y roscado). Combina una bancada inclinada de fundición HT300 con husillos eléctricos de accionamiento directo, tornillos de bolas PMI y guías de rodillos para producción a alta velocidad y alta precisión.

Características clave

• Bancada integrada inclinada horizontal en fundición HT300 para alta rigidez, resistencia a vibraciones y optimizada para cortes de alta carga.
• Sistema CNC SYNTEC 22TB con pantalla de 15 pulgadas que admite aplicaciones de procesamiento diversas y operación sencilla.
• Husillos eléctricos integrados (principal y secundario): par constante, alta rigidez, diseño antivibración y posicionamiento preciso; rodamientos NSK con estructura 3+2, grado P4.
• Tornillos de bolas PMI 3210/4210 grado C3 y guías de rodillos PMI 35 P para avance preciso, posicionamiento y capacidad de carga elevada.
• Torreta motorizada BMT55 de 12 estaciones con eje Y interpolado para operaciones combinadas de torneado y fresado y corte pesado.
• Componentes hidráulicos: mandril hueco hidráulico de 3 mordazas y estación hidráulica Seven Ocean; sistemas integrados de lubricación y refrigeración (lubricación de aceite 4 L, bomba de elevación y depósito de 120 L).
• Cubierta completa y cerca interior de acero inoxidable para contención y seguridad; componentes eléctricos de baja tensión Schneider para control y protección.

Configuración estándar (componentes / marcas / origen / cantidad)

• Cuerpo de la máquina: Lecho inclinado horizontal HT300 fundición — China — Cant: 1
• Sistema CNC: SYNTEC 22TB — Taiwan — Cant: 1
• Husillo: Husillo eléctrico integrado de accionamiento directo (principal/secundario) — China — Cant: 1
• Tornillo X: Tornillo de bolas PMI 3210 grado C3 — Taiwan — Cant: 1
• Motor ejes X/Z1/Z2: AM15 (3.1 kW, 15 N.m torque) — Taiwan — Cant: 1
• Tornillo Z / subhusillo: Tornillo de bolas PMI 4210 grado C3 — Taiwan — Cant: 1
• Motor herramienta viva: AM18 (3.9 kW, 18 N.m) — Taiwan — Cant: 1
• Guía: Guía de rodillos PMI 35 P — Taiwan — Cant: 4
• Mandril: Mandril hueco hidráulico 8/6 de 3 mordazas — Taiwan — Cant: 1
• Torreta: Torreta motorizada BMT55 12 estaciones — Taiwan — Cant: 1
• Sistema hidráulico: Seven Ocean (estación hidráulica) — Taiwan — Cant: 1
• Sistema de lubricación: Ishan (capacidad 4 L) — Taiwan — Cant: 1
• Sistema de refrigeración: Luikar 2V-60 (bomba de elevación) — China — Cant: 1
• Depósito de agua: 120 L — China — Cant: 1
• Baja tensión eléctrica: Schneider — France — Cant: 1
• Luces de trabajo y señales — China — Cant: 2
• Cerca interior: Cerca interior en acero inoxidable completamente cerrada — China — Cant: 1
• Cobertura completa de la máquina — China — Cant: 1
• Caja de herramientas: Juego de herramientas en caja — China — Cant: 1

Accesorios opcionales / opciones

• Sistema CNC Fanuc o Siemens
• Recolector de piezas
• Alimentador de barras
• Transportador de virutas
• Robot pórtico / sistemas de carga pórtico / sistemas de manipulación robotizada
• Soplado de aire, indexado de eje C, mandril indexable, herramienta viva, fresas, recolector de piezas, sistema de medición automática, puerta automática, colector de niebla de aceite, sistema de refrigeración a alta presión, sistema de medición de herramientas, pinza hidráulica o mandril hidráulico, pedal, interruptor de bloqueo de puerta, etc.

Especificaciones técnicas

• Modelo: MDX0850-S
• Diámetro máximo sobre bancada: Φ520 mm
• Diámetro máximo de mecanizado: Φ400 mm
• Longitud máxima de mecanizado: 500 mm
• Recorrido eje X máx.: 225 mm
• Recorrido eje Z máx.: 500 mm
• Recorrido eje Y máx.: +/-50 mm
• Husillo principal nariz: A2-6
• Agujero husillo principal: Φ66 mm
• Capacidad barra principal (interior): 50 mm
• Potencia husillo principal: 15 kW
• Rango de velocidad husillo principal: 0~4500 rpm
• Par husillo principal: 91/260 N.m
• Husillo secundario nariz: A2-5
• Agujero husillo secundario: Φ56 mm
• Capacidad barra máx. (interior) (secundario): 45 mm
• Potencia husillo secundario: 13.4 kW
• Rango de velocidad husillo secundario: 0~4500 rpm
• Par husillo secundario: 68/120 N.m
• Tamaño mandril hidráulico: 6 inch
• Tipo torreta: BMT55-12 (torreta motorizada)
• Estaciones torreta: 12
• Tamaño vástago de herramienta: 25 mm
• Diámetro interior portaherramientas de boring: Φ40 mm
• Avance rápido X/Z: 20 m/min
• Repetibilidad X/Z: 0.005 mm
• Capacidad tanque hidráulico: 40 L
• Potencia motor estación hidráulica: 1.5 kW
• Capacidad lubricación aceite: 4 L
• Potencia total máquina: 33 kW
• Dimensiones (L x W x H): 2600 x 2280 x 2180 mm
• Peso total máquina: 6000 KG
• Garantía: 12 months
