Centro de torneado-fresado CNC MD10100
horizontal2 ejesde mesa inclinada

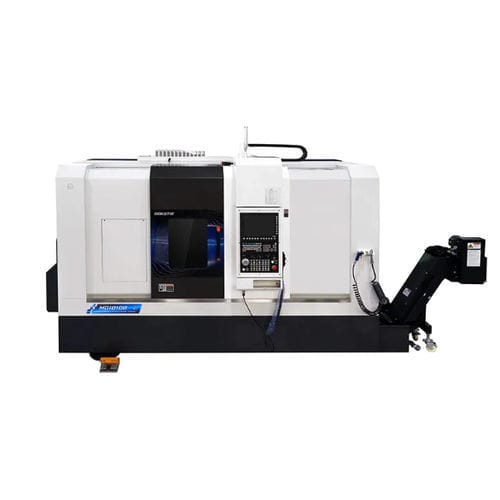

Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada
Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada
Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada - imagen - 2
Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada - imagen - 3
Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada - imagen - 4
Centro de torneado-fresado CNC - MD10100 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
CNC
Tipo
horizontal
Número de ejes
2 ejes
Estructura
de mesa inclinada
Otras características
con torreta, de precisión, con eje, con carga automatizada, con robot pórtico, con cargador de barras integrado
Diámetro

600 mm
(23,62 in)

Carrera X

185 mm
(7,28 in)

Carrera Z

556 mm
(21,89 in)

Peso de la máquina

3.310 kg
(7.297,3 lb)

Potencia del husillo

13,4 kW
(18,22 hp)

Velocidad de rotación

Máx.: 5.000 rpm
(31.415,927 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Resumen MD0642
  • MD0642 es una torno‑fresadora CNC de bancada inclinada diseñada para procesos en dos pasos, con torreta de potencia de 12 estaciones y subhusillo opcional para líneas automatizadas.
  • Construcción para corte pesado con bancada de fundición HT300 y cobertura completa para control de virutas y seguridad.


Principales características
  • Husillo síncrono de accionamiento directo con enfriamiento por aceite y rodamientos de alta precisión para par constante y baja vibración.
  • Sistema CNC Syntec 22TA (Fanuc o Siemens opcionales) para programación multi‑operación.
  • Torreta BMT55 de 12 estaciones (servo) adecuada para torneado y fresado pesado; opción de eje Y disponible.
  • Mandril hueco hidráulico de 6" con 3 mordazas y contrapunto hidráulico (cono MT4) para trabajo con barra.
  • Guías de rodillos y tornillos a bolas X/Z para alta rigidez, rapidez de avance y posicionamiento repetible.
  • Sistemas integrados de lubricación, intercambiador de calor, bomba de refrigerante y filtrado.


Componentes / conjuntos
  • Banco: Fundición HT300 de bancada inclinada con barniz de horneado para resistencia y amortiguación.
  • Sistema CNC: Syntec 22TA (estándar); Fanuc o Siemens como opción.
  • Husillo: Husillo síncrono integrado con refrigeración por aceite, rodamientos NTN/NSK y nariz A2‑5 (albor Ø56 mm).
  • Mandril: Mandril hueco hidráulico 6" 3 mordazas, superficies endurecidas y lubricación directa.
  • Torreta: BMT55 12 estaciones para mecanizado intensivo.
  • Guiado & tornillería: Guias de rodillos PMI y tornillos de bolas PMI en ejes X/Z con lubricación y enfriamiento.
  • Refrigeración & filtrado: Bomba Luikar 2V‑30, depósito de gran capacidad y sistemas de filtración.
  • Armario eléctrico: Componentes Schneider, cierre de seguridad y intercambiador térmico interno.


Configuración estándar (elementos seleccionados)
  • Cuerpo máquina: Fundición HT300, bancada inclinada.
  • Sistema CNC: Syntec 22TA (Taiwán).
  • Husillo: Husillo integrado con enfriador de aceite.
  • Tornillos de bolas: X/Z PMI.
  • Motores ejes X/Z: Servomotores Syntec (serie AM).
  • Rodamientos husillo: NTN (Japón).
  • Sistema hidráulico: Seven Ocean (40 L).
  • Sistema de lubricación: Ishan (2 L).
  • Componentes eléctricos: Schneider.
  • Capotaje completo y guardas interiores en acero inoxidable.


Opciones
  • Sistema CNC Fanuc o Siemens.
  • Recolector de piezas, transportador de piezas.
  • Alimentador de barras y carga automática.
  • Transportador de virutas y filtrado mejorado.
  • Robot pórtico, robot articulado u otras integraciones de automatización.


Especificaciones técnicas
  • Modelo: MD0642
  • Máx. diámetro sobre bancada: Ø650 mm
  • Máx. diámetro de torneado: Ø320 mm
  • Máx. longitud de torneado: 420 mm
  • Recorrido eje X: 185 mm
  • Recorrido eje Z: 556 mm
  • Recorrido contrapunto: 470 mm
  • Recorrido del quill: 100 mm
  • Potencia/par de herramienta viva: 3.1 kW / 15 N·m
  • Nariz husillo: A2‑5
  • Alberca husillo: Ø56 mm
  • Capacidad barras (int./ext.): 45 / 35 mm
  • Potencia motor husillo: 13.4 kW
  • Velocidad máx. husillo: 0–5000 rpm
  • Par nominal/máx. husillo: 64–120 N·m
  • Torreta: BMT55, 12 estaciones
  • Avance rápido X/Z: 20 m/min
  • Repetibilidad X/Z: 0.003 mm
  • Depósito hidráulico: 40 L
  • Potencia total máquina: 24 kW
  • Dimensiones (L×A×H): 2262 × 1668 × 1988 mm
  • Peso total: 3310 kg
  • Garantía: 18 meses
  • MOQ: 1 unidad
