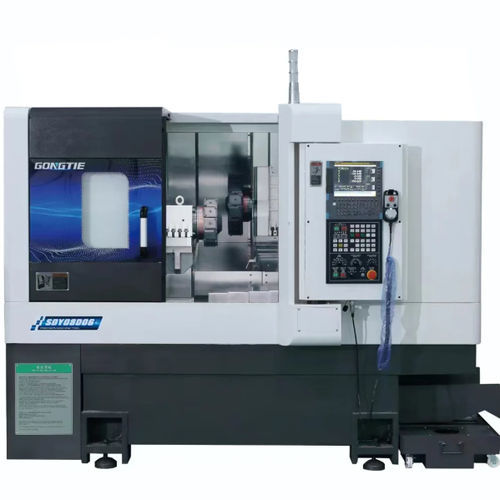

Centro de torneado-fresado CNC SDX08-A

horizontal3 ejesde dos torretas

Descripción General El SDX08-A es un torno-fresadora CNC de bancada inclinada de alta precisión diseñado para operaciones combinadas de torneado y fresado con doble husillo y doble torreta de potencia, diseñado para corte pesado, alta rigidez y entornos de producción automatizados. Características principales

• Cuerpo de máquina de hierro fundido TH300 con bancada inclinada a 45° y guía de caja que ofrece una gran rigidez y resistencia a las vibraciones.
• Sistema CNC Fanuc (Serie 0i-TF Plus) de serie (opción para SIEMENS disponible); fácil programación y amplias funciones integradas para coordinación multiservo.
• Husillos eléctricos síncronos de accionamiento directo de fabricación propia para husillo principal y subhusillo que proporcionan alta velocidad, par constante, baja vibración y posicionamiento preciso.
• Rodamientos de husillo de alta rigidez y husillos de bolas de grado PMI / guías de rodillos para una alimentación y posicionamiento precisos.
• Torreta motorizada BMT45 (principal de 15 estaciones con eje Y; subtorreta BMT45 de 12 estaciones) adecuada para procesos pesados de torneado-fresado.
• Central hidráulica integrada, bomba de agua y sistemas de lubricación multietapa para una potencia estable y un funcionamiento a largo plazo.
• Componentes eléctricos Schneider de bajo voltaje, vallado interior completo de acero inoxidable y cubierta de la máquina completamente cerrada para mayor seguridad y durabilidad.

Piezas de la máquina para el mecanizado de piezas de gran tamaño Piezas de la máquina / Componentes

• Cama de torno: Hierro fundido HT300 integrado; pintura de barniz de alta temperatura; estructura diseñada para cargar piezas completas; características de fácil transporte de virutas, resistencia a la corrosión, rigidez y antivibración.
• Sistema CNC: FANUC Serie 0i-TF Plus (comunicación serie, memoria 4G); FANUC o SIEMENS opcionales disponibles; soporta coordinación multihusillo/multi-servo y posicionamiento directo del husillo desde rotación de alta velocidad.
• Husillo: Husillo de motor síncrono incorporado con rodamientos de grado P4; diseñado para par constante, baja vibración y alta precisión (disposición de husillo principal y subhusillo).
• Mandril: Plato de 3 garras del husillo principal de 8" y plato de 3 garras del subhusillo de 6"; superficies coincidentes templadas y rectificadas; lubricación directa para una gran precisión de sujeción.
• Torreta: Torreta principal BMT45 de 15 estaciones con eje Y y torreta secundaria BMT45 de 12 estaciones; diseñada para un cambio rápido de herramientas y operaciones pesadas de torneado-fresado.
• Guía de caja (eje Y interpolado): garantiza la rigidez y estabilidad de la máquina bajo cargas pesadas; mejora la precisión y eficiencia del mecanizado.
• Guía de caja: Guía de rodillos PMI X/Z de 35 mm con 6 bloques de deslizamiento para una gran rigidez de carga y una alimentación precisa.
• Tornillo de bolas: Husillos de bolas PMI de grado C3 para ejes X/Z (alimentación de alta velocidad, alta precisión, lubricados con aceite y refrigerados).
• Enfriamiento y Limpieza: Bomba de elevación de agua 2V-30 con tanque de gran capacidad y filtración para apoyar el enfriamiento/limpieza de piezas de trabajo y herramientas.
• Caja Eléctrica: Componentes eléctricos completos con bloqueo de interruptor de seguridad e intercambiador de calor interno; componentes Schneider utilizados.
• Estación hidráulica: Estación hidráulica Seven Ocean (Taiwán) que proporciona potencia estable para el cilindro del husillo, el mandril y el contrapunto.
• Sistema de lubricación: Lubricación de aceite Ishan 2L/4L para guías y tornillos; lubricación circular suministrada antes de la entrega.

Configuración estándar (como se indica en la página)

• Cuerpo de la máquina - Cama inclinada horizontal HT300 hierro fundido - De: China - Cant: 1
• Sistema CNC - Sistema FANUC Serie 0i-TF Plus - De: Japón - Cantidad: 1
• Husillo - Electrohusillo incorporado - De: China - Cant: 1
• Tornillo X - Tornillo de bolas PMI 3210 C3 - De: Taiwán - Cantidad: 1
• Motor del eje X - βiSc-22/2000-B, 2,5 kW, par de 20 N.m - De: Taiwán - Cant: 1
• Tornillo Z - Tornillo de bolas PMI 4012 C3 - De: Taiwán - Cantidad: 1
• Motor del eje Z - βiSc-22/2000-B, 2,5 kW, 20 N.m de par - De: Taiwán - Cantidad: 1
• Guía eje X/Z - Guía de rodillos de grado PMI 35 P - De: Taiwán - Cant: 4
• Mandril - Mandril hueco hidráulico con 3 mordazas - De: Taiwán - Cantidad: 1
• Torreta - BMT45-15 con Y / BMT45-12 - De: China - Cantidad: 1
• Sistema hidráulico - Seven Ocean 64L de capacidad, 2,2 kW - De: Taiwán - Cantidad: 1
• Sistema de lubricación - Ishan 2/4L de capacidad - De: Taiwán - Cantidad: 1
• Sistema de refrigeración - Luikar 15m de elevación - De: Taiwán - Cantidad: 1
• Depósito de agua - Depósito de agua de 200L - De: China - Cant: 1
• Electricidad de baja presión - Schneider - De: Francia - Cantidad: 1
• Luces - Luz de trabajo y luz de advertencia - De: China - Cantidad: 2
• Valla interior - Valla interior totalmente cerrada de acero inoxidable - De: China - Cantidad: 1
• Cubierta de la máquina - Cubierta de la máquina completamente cerrada - De: China - Cant: 1
• Caja de herramientas - Kit de máquinas herramientas en caja - De: China - Cantidad: 1

Configuración opcional

• Sistema CNC Fanuc o Siemens
• Vía guía y husillo THK
• Subhusillo
• Alimentador de barras
• Transportador de chips
• Robot de pórtico
• Estibador de piezas

Opciones (ejemplos listados)

• Soplado de aire, Herramienta motorizada, Robot de brazo
• Índice de eje C, Mandril de indexación, Alimentador de barras
• Carga y descarga de robot de pórtico, Cortadora, Recogedor de piezas
• Sistema de medición automático, Puerta automática, Transportador de virutas
• Compensación automática de radio, Pistola de aire, Colector de neblina de aceite
• Sistema de medición de herramientas, Pinza o mandril hidráulico, Interruptor de pedal

Características / Especificaciones técnicas

• Modelo: SDX08-A
• Diámetro máx. de giro sobre bancada: 320 mm
• Diámetro máx. de mecanizado: 220 mm
• Longitud máx. de mecanizado: 200 mm
• Movimiento máx. eje X: X1: 250 mm; X2: 320 mm
• Desplazamiento máx. eje Z: (aparece igual que X en la tabla) X1: 250 mm; X2: 320 mm
• Desplazamiento eje Y: +/-55 mm
• Potencia/par de herramienta vivo: 3.1 kW / 15 N.m
• Nariz del cabezal: A2-6 (principal) / A2-5 (secundario)
• Altura del husillo: 66 mm (principal) / 56 mm (secundario)
• Capacidad máxima de barra (interior): 51 / 45 mm
• Potencia del husillo: 15 kW (principal) / 13,4 kW (sub)
• Rango de velocidad del husillo: 4000 / 5000 rpm
• Par de giro del husillo: 91/260 y 64/120 (según lista)
• Tamaño del portabrocas hidráulico: 8" / 6"
• Tipo de torreta servo: BMT45-15 con Y / BMT45-12
• Estaciones de torreta servo: 15 / 12
• Tamaño del mango de la herramienta: 25 mm
• ID del portaherramientas de perforación: Φ32 mm
• Avance rápido eje X/Z: X1/X2/Y/Z1/Z2: 15/15/20/20 m/min
• Precisión de repetibilidad del eje X/Z: X/Y/Z1/Z2: 0,005 / 0,005 / 0,003 / 0,003 mm
• Capacidad del depósito hidráulico: 64 L
• Potencia del motor de la estación hidráulica: 2.2 kW
• Capacidad de lubricación de aceite: 2 / 4 L
• Potencia total de la máquina: 50 kW
• Dimensión total de la máquina (LxAxA): 2600 x 2280 x 2180 mm
• Peso total de la máquina: ≈6050 kg
• Garantía: 12 meses
