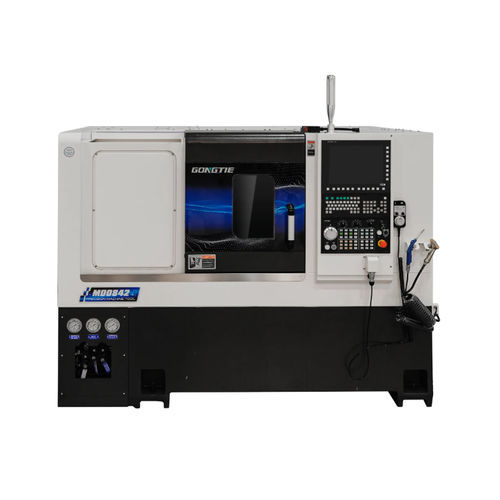

Centro de torneado-fresado CNC MD0842

horizontal2 ejesde mesa inclinada

El MD0842 es un centro torneado-fresado CNC de bancada inclinada con husillo síncrono de accionamiento directo y torreta Power BMT55 de 12 estaciones, apto para combinar torneado y fresado y configurable para procesamiento en dos pasos y automatización.

Principales características

• Husillo síncrono de accionamiento directo que proporciona par constante, amplio rango de velocidades, baja vibración y alta precisión de posicionamiento; rodamientos NTN (estructura 3+2, grado P4).
• Torreta Power BMT55 de 12 estaciones para corte pesado y secuencias con múltiples herramientas.
• Mandril hueco hidráulico de 8 pulgadas (3 mordazas) con superficie de montaje endurecida y rectificada para elevada fuerza de sujeción y precisión.
• Contrapunto hidráulico con cono MT4; contrapunto hidráulico programable opcional.
• Sistema de refrigeración y limpieza con bomba Luikar 2V-30 y depósito de gran capacidad con filtrado.
• Husillos de bolas PMI 3210 y guías lineales de rodillos PMI 35 mm para los ejes X/Z; servomotores y motores de eje Syntec.

Configuración estándar

• Bancada de torno: lecho Slant en fundición HT300, colado integral.
• Sistema CNC: Syntec 22TA.
• Eje principal: husillo motorizado Gongtie con accionamiento Syntec SMH y codificador de husillo Syntec.
• Rodamientos de husillo: NTN.
• Mandril hidráulico: mandril hueco 8 pulgadas, diámetro de sujeción 17–210 mm, fuerza de sujeción máx. 140 kN, hasta 5000 rpm.
• Husillos de bolas: PMI 3210 (C3) para ejes X/Z.
• Guías: guías lineales de rodillos PMI 35 mm.
• Sistema hidráulico: Seven Ocean con depósito de 40 L.
• Bomba de refrigerante: Luikar 2V-30; lubricación: Ishan 2L automática.
• Componentes eléctricos: componentes de baja tensión Schneider; bloqueo de seguridad OMRON.
• Caja de herramientas: Gongtie; alimentador de barras: PRO Ray VS65 (opcional según configuración).

Configuración opcional

• Sistema CNC FANUC o SIEMENS.
• Guías y husillos THK como alternativa de mayor especificación.
• Subhusillo para operaciones completas en dos pasos.
• Alimentador de barras, transportador de virutas, robot pórtico, recogedor de piezas y accesorios de automatización a medida.

Opciones / accesorios disponibles

• Soplado de aire
• Herramientas accionadas (live tooling)
• Brazo robot / robot pórtico (carga y descarga)
• Indexado eje C / mandril indexable
• Alimentador de barras
• Recogedor de piezas
• Sistema de medición automático
• Puerta automática y conmutador de bloqueo
• Transportador de virutas
• Compensación automática de radio / sistema de medición de herramienta
• Pistola de aire / pistola de agua / sistema de refrigerante a alta presión
• Recolector de niebla de aceite
• Pinza hidráulica o mandril hidráulico
• Pedal

Soluciones de automatización

• Sistemas pórtico
• Sistemas de manipulación con robot
• Sistemas de carga por pórtico

Aplicaciones

• Maquinaria general
• Industria automotriz
• Máquinas textiles
• Equipos electrónicos
• Maquinaria de precisión
• Industria de refrigeración
• Procesado de piezas 3C (electrónica de consumo)
• Aeroespacial

Características / especificaciones técnicas

• Modelo: MD0842
• Diámetro máx. de paso sobre la bancada: 600 mm
• Diámetro máx. de torneado: 320 mm
• Longitud máx. de torneado: 420 mm
• Recorrido eje X: 185 mm
• Recorrido eje Z: 556 mm
• Recorrido de contrapunto: 470 mm
• Recorrido del quill de contrapunto: 100 mm
• Potencia / par motor herramienta viva: 3.1 kW / 15 N·m
• Nariz de husillo: A2-6
• Tamaño mandril hidráulico: 8 pulgadas
• Diámetro del hueco del husillo: 66 mm
• Capacidad máx. de barras (int./ext.): 50 / 40 mm
• Potencia motor husillo: 15 kW
• Velocidad máx. husillo: 0–4000 rpm
• Par nominal / máx. husillo: 95.5 / 270 N·m
• Avance rápido X/Z (G0): 20 m/min
• Cantidad de porta-herramientas (por torreta): 6 / Estaciones torreta: 12
• Tamaño vástago herramienta: 25 mm
• ID portaherramientas de mandrinado: φ40 mm
• Repetibilidad ejes X/Z: 0.005 mm
• Capacidad depósito hidráulico: 40 L
• Potencia total máquina en carga: 24 kW
• Dimensiones (L x A x H): 2262 x 1668 x 1988 mm
• Peso total máquina: 3410 kg
• Garantía: 18 meses
• MOQ: 1
