Centro de torneado-fresado CNC MD0642
horizontal2 ejesde mesa inclinada

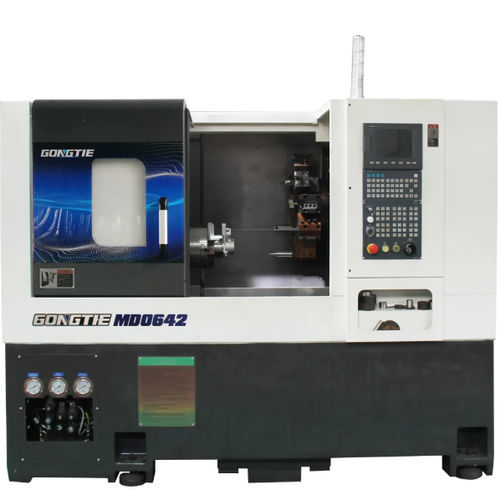

Centro de torneado-fresado CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada
Centro de torneado-fresado CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada
Centro de torneado-fresado CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 2 ejes / de mesa inclinada - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
CNC
Tipo
horizontal
Número de ejes
2 ejes
Estructura
de mesa inclinada
Otras características
con torreta, de automatización, hidráulico, de gran mandril, con robot pórtico, con cargador de barras integrado
Diámetro

650 mm
(25,59 in)

Carrera X

185 mm
(7,28 in)

Carrera Z

556 mm
(21,89 in)

Peso de la máquina

3.310 kg
(7.297,3 lb)

Potencia del husillo

13,4 kW
(18,22 hp)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 5.000 rpm
(31.415,927 rad.min-1)

Descripción

Resumen

  • MD0642 es una torno-fresadora CNC de bancada inclinada diseñada para combinar torneado y fresado, equipada con torreta de potencia BMT55 de 12 estaciones y subhusillo opcional para procesamiento en dos pasos.
  • Arquitectura preparada para corte pesado, husillo de accionamiento directo con par constante, guías y tornillos PMI y múltiples opciones de automatización para producción en serie.


Características principales

  • Husillo síncrono de accionamiento directo con par constante en todo el rango de revoluciones; nariz A2-5, 13,4 kW, 0–5000 rpm, refrigeración por aceite; rodamientos NTN/NSK grado P4 (estructura 3+2).
  • Torreta de potencia BMT55 de 12 estaciones con soporte de eje Y — admite hasta 12 herramientas servo para mecanizado pesado y fresado.
  • Mandril hueco hidráulico de 6 pulgadas (3 mordazas), diámetro de sujeción aprox. 17–210 mm, fuerza máxima de apriete ~140 kN.
  • Contrapunto hidráulico (cono MT4) con carrera del manguito 100 mm y recorrido máximo 470 mm; contrapunto programable opcional.
  • Sistema CNC Syntec 22TA estándar (FANUC o SIEMENS opcional) con servomotores Syntec; programación adaptada a secuencias de dos pasos.
  • Refrigeración y limpieza: bomba Luikar 2V-30, depósito de gran capacidad y filtrado; enfriamiento de husillo y evacuación de virutas.
  • Preparada para automatización: alimentador de barras, integración robot/portico, transportador de virutas, recogedor de piezas y opciones de medición automática.


Componentes principales (resumen)

  • Cama: bancada inclinada en fundición HT300 para rigidez y evacuación de virutas; acabado con barniz horneado.
  • CNC y accionamientos: Syntec 22TA estándar; servomotores Syntec (AM11) y accionamiento de husillo Syntec SMH; Fanuc/Siemens opcional.
  • Husillo: motor síncrono integrado 13,4 kW, 0–5000 rpm, nariz A2-5, diámetro de orificio 56 mm.
  • Mandril: mandril hueco hidráulico de 6" con superficies templadas y lubricación directa.
  • Torreta: BMT55 12 estaciones, admite herramientas servo y mecanizados con eje Y.
  • Guías y tornillos: guías de rodillos PMI 35 mm y tornillo de bolas PMI 3210 (X/Z), grado C3, lubricación por aceite y refrigeración.
  • Hidráulica y lubricación: estación hidráulica Seven Ocean 40 L y sistema de lubricación Ishan 2 L para guías y tornillos.
  • Electricidad: componentes de baja tensión Schneider con bloqueo de seguridad y intercambiador de calor.


Configuración estándar (seleccionada)

  • Bancada inclinada HT300 en fundición.
  • Sistema CNC Syntec 22TA; servomotores Syntec AM11.
  • Husillo motorizado Gongtie; accionamiento Syntec SMH; codificador Syntec.
  • Rodamientos de husillo NTN (x5).
  • Tornillos de bolas PMI 3210 (X/Z) y guías PMI 35.
  • Bomba de refrigerante Luikar 2V-30; estación hidráulica Seven Ocean; sistema de lubricación Ishan; componentes eléctricos Schneider.


Opciones

  • Sistema CNC alternativo: FANUC o SIEMENS.
  • Guías y tornillos THK.
  • Subhusillo para mecanizado en dos pasos o mecanizado en el lado opuesto.
  • Alimentador de barras (PRO Ray VS65), transportador de virutas, robot pórtico/brazo, recogedor de piezas, herramientas vivas y sistemas de medición automáticos.


Especificaciones técnicas

  • Modelo: MD0642
  • Diámetro máximo sobre bancada: 650 mm
  • Máx. diámetro de torneado: 320 mm
  • Máx. longitud de torneado: 420 mm
  • Recorrido eje X: 185 mm
  • Recorrido eje Z: 556 mm
  • Recorrido contrapunto: 470 mm
  • Recorrido del manguito: 100 mm
  • Motor live-tool: 3,1 kW / 15 N·m
  • Nariz de husillo: A2-5 ; orificio del husillo: 56 mm
  • Mandril hidráulico: 6 pulgadas ; capacidad barras (int./ext.): 45 / 35 mm
  • Potencia husillo: 13,4 kW ; velocidad: 0–5000 rpm ; par nominal/máx.: 64 – 120 N·m
  • Avance rápido X/Z (G0): 20 m/min ; repetibilidad X/Z: 0,003 mm
  • Portaherramientas (estándar): 6 ; estaciones torreta: 12 ; vástago herramienta: 25 mm
  • Capacidad depósito hidráulico: 40 L ; potencia total máquina: 24 kW
  • Dimensiones (L x A x H): 2262 x 1668 x 1988 mm ; peso: 3310 kg
  • Garantía: 18 meses ; MOQ: 1 unidad
