Centro de torneado-fresado CNC MDX0840
horizontal3 ejesde mesa inclinada

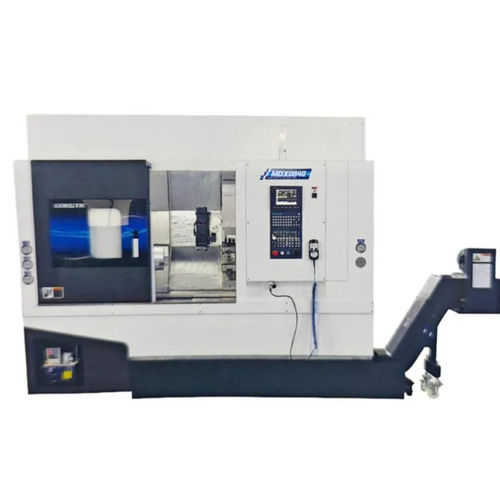

Centro de torneado-fresado CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 3 ejes / de mesa inclinada
Centro de torneado-fresado CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / 3 ejes / de mesa inclinada
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de control
CNC
Tipo
horizontal
Número de ejes
3 ejes
Estructura
de mesa inclinada
Otras características
de alta precisión, con torreta, con eje, de accionamiento directo, hidráulico
Diámetro

520 mm
(20,47 in)

Carrera X

225 mm
(8,86 in)

Carrera Y

Mín.: -55 mm
(-2,17 in)

Máx.: 55 mm
(2,17 in)

Carrera Z

420 mm
(16,54 in)

Peso de la máquina

4.000 kg
(8.818,49 lb)

Potencia del husillo

15 kW
(20,39 hp)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 4.500 rpm
(28.274,334 rad.min-1)

Descripción

Torno-fresadora CNC MD0642 de bancada inclinada, diseñada para mecanizado de alta precisión y procesamiento en dos pasos, equipada con torreta motorizada de potencia y subhusillo.

Características principales
  • Husillo de accionamiento directo que entrega par constante y posicionamiento preciso.
  • Sistema CNC Syntec 22TA (opción FANUC o SIEMENS) para programación y control precisos.
  • Husillo síncrono integrado: alta velocidad, bajo nivel de vibraciones y capacidad de torneado y fresado combinado.
  • Torreta de potencia BMT55 de 12 estaciones pensada para corte pesado y cambios rápidos de herramienta.
  • Mandril hueco hidráulico 6" a 3 mordazas y contrapunta hidráulica (cono MT4) para soportar piezas largas.
  • Husillos de bolas PMI y guías de rodillos PMI para precisión de alimentación y larga vida útil.


Componentes y sistemas
  • Bancada de torno: lecho de fundición HT300 con alta rigidez y resistencia a la vibración.
  • Sistema CNC: Syntec 22TA con funciones integradas y fácil programación.
  • Husillo motor síncrono con rodamientos NTN P4, refrigeración por aceite y nariz de husillo A2-5.
  • Torreta BMT55-12 con eje Y de interpolación para operaciones de fresado complementarias.
  • Estación hidráulica Seven Ocean (40 L) y sistema de lubricación automático Ishan (2 L).


Opciones y automatización
  • Soplado de aire
  • Herramienta viva (live tool)
  • Robot brazo
  • Indexado eje C
  • Mandril indexable
  • Alimentador de barras
  • Robot pórtico para carga/descarga
  • Herramientas de corte
  • Recolector de piezas
  • Sistema de medición automática
  • Puerta automática
  • Transportador de virutas
  • Compensación automática de radio
  • Pistola de aire
  • Extractor de niebla de aceite
  • Sistema de refrigerante a alta presión
  • Pistola de agua
  • Interruptor de bloqueo de puerta
  • Sistema de medición de herramientas
  • Mandril o pinza hidráulica
  • Interruptor de pie


Características / especificaciones técnicas
  • Max. diámetro de giro sobre la cama: 650 mm
  • Máx. diámetro de giro (sobre el plato): 320 mm
  • Máx. longitud de giro: 420 mm
  • Recorrido eje X: 185 mm
  • Recorrido eje Z: 556 mm
  • Recorrido del contrapunto: 470 mm
  • Recorrido del cono del contrapunto: 100 mm
  • Potencia / par del motor de herramienta viva: 3.1 kW / 15 N·m
  • Tamaño nariz de husillo: A2-5
  • Tamaño mandril hidráulico: 6 pulgadas
  • Diámetro interior del husillo: 56 mm
  • Capacidad max. de barras (int./ext.): 45 / 35 mm
  • Potencia motor husillo: 13.4 kW
  • Velocidad max. husillo: 0 – 5000 r/min
  • Par nominal / máximo del husillo: 64 – 120 N·m
  • Avance rápido ejes X/Z: 20 m/min
  • Cantidad de portaherramientas (estándar): 6
  • Tamaño vástago herramienta: 25 mm
  • Portaherramientas de mandrinado ID: φ40
  • Altura del centro de la torreta (opcional): 100 mm
  • Herramientas en torreta (opción power): 12
  • Repetibilidad ejes X/Z: 0.003 mm
  • Capacidad depósito hidráulico: 40 L
  • Potencia máquina en carga: 24 kW
  • Dimensiones (L x An x Al): 2262 x 1668 x 1988 mm
  • Peso total: 3310 kg
  • Garantía: 18 meses
  • MOQ: 1 unidad
