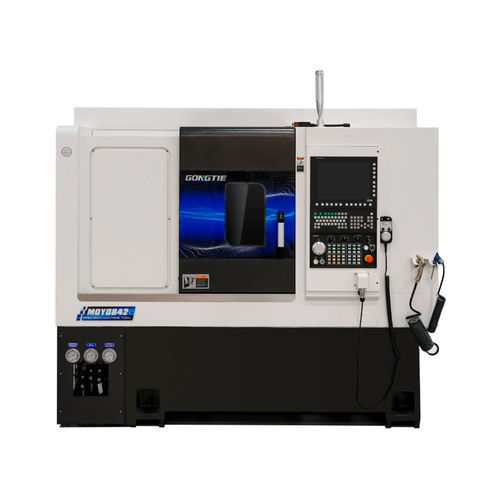

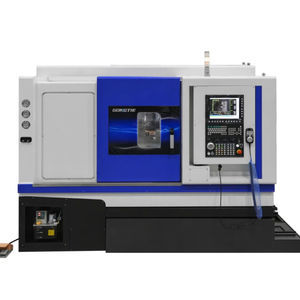

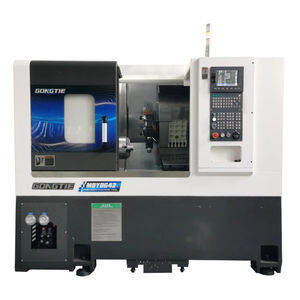

Centro de torneado-fresado CNC MDY0842

horizontal3 ejesde mesa inclinada

Descripción general
El MDY0842 es un centro CNC de bancada inclinada horizontal para torneado-fresado que integra husillo síncrono de accionamiento directo, torreta motorizada de 15 estaciones con eje Y y capacidad de fresado para operaciones complejas. Está diseñado para alta rigidez, corte pesado y múltiples opciones de automatización.

Principales prestaciones y funcionalidades

• Husillo de accionamiento directo con par constante, baja vibración y posicionamiento preciso (rodamientos NTN/NSK grado P4, estructura 3+2).
• Sistema CNC Syntec 22TA estándar (FANUC o SIEMENS opcionales).
• Torreta POWER BMT45 de 15 estaciones con eje Y para corte pesado (opción BMT55-12).
• Mandril hueco hidráulico 8" (3 mordazas) y contrapunto hidráulico (cono MT4); contrapunto programable opcional.
• Eje Y acoplado 90° para funciones torneado-fresado en piezas complejas.
• Sistema de refrigeración Luikar 2V-30 con gran depósito y filtrado.
• Opciones de automatización: alimentador de barras, robots, transportador de virutas, captadores de piezas, medición automática, etc.

Componentes principales

• Lecho: fundición HT300 integrada para alta rigidez; pintura stoving; diseño para evacuación de virutas.
• Sistema CNC: Syntec 22TA estándar; FANUC o SIEMENS opcionales.
• Husillo: motor síncrono integrado, nariz A2-6, 15 kW, refrigeración por aceite; rodamientos P4 NTN/NSK.
• Mandril: mandril hueco hidráulico 8", diámetro de sujeción 17–210 mm, hasta 5000 rpm.
• Torreta: 15 estaciones BMT45 POWER con eje Y directo; cambio rápido de herramienta; admite hasta 15 herramientas servo.
• Contrapunto: hidráulico, cono MT4, carrera del manguito 100 mm, recorrido máximo 470 mm.
• Guías: guía de rodillos PMI 35 mm; husillo de bolas PMI 3210 (X/Z) con lubricación por aceite.
• Cuadro eléctrico: componentes Schneider; estación hidráulica Seven Ocean 40 L; sistema de lubricación Ishan 2 L.

Configuración estándar (resumen)

• Lecho: bancada inclinada horizontal HT300 — China.
• Sistema CNC: Syntec 22TA (Taiwán).
• Servomotores: Syntec AM11.
• Husillo principal: husillo motorizado Gongtie; accionamiento Syntec SMH.
• Rodamientos de husillo: NTN (Japón).
• Husillo y guías: PMI 3210 / PMI 35.
• Mandril hidráulico: 8"; bomba de refrigerante: Luikar 2V-30.
• Sistema hidráulico: Seven Ocean; lubricación: Ishan; eléctricos: Schneider; bloqueo de seguridad: OMRON.

Opciones destacadas

• Sistemas CNC FANUC o SIEMENS; guías y husillos THK; mandril hidráulico 6"; torretta 12 estaciones; subhusillo; bomba de agua 45 m; alimentador de barras; transportador de virutas; robot pórtico; colector de niebla de aceite; sistemas de medición automática, etc.

Aplicaciones

• Maquinaria general, componentes automotrices, maquinaria textil, equipos electrónicos, piezas de precisión, industria de refrigeración, piezas 3C, piezas de precisión para aeroespacial.

Características / especificaciones técnicas

• Modelo: MDY0842
• Diámetro máx. de giro sobre la bancada: 650 mm
• Diámetro máx. de torneado: 320 mm
• Longitud máx. de torneado: 420 mm
• Recorrido eje X: 185 mm
• Recorrido eje Z: 556 mm
• Recorrido eje Y: ±45 mm
• Máx. recorrido del apoyabrocas (tailstock): 470 mm
• Recorrido manguito del contrapunto: 100 mm
• Potencia / par herramienta viva: 2.4 kW / 11.5
• Nariz de husillo: A2-6
• Mandril hidráulico: 8 pulgadas
• Diámetro interior del husillo: 66 mm
• Capacidad máx. de barras (int./ext.): 50 / 40 mm
• Potencia del husillo: 15 kW
• Velocidad máxima husillo: 0 – 4500 r/min
• Par nominal / par máximo del husillo: 912 / 260
• Avance rápido eje X/Z (G0): 20 m/min
• Número de portaherramientas (base): 6 ; herramientas en torreta: 15
• Repetibilidad X/Z: 0.005 mm
• Capacidad depósito hidráulico: 40 L
• Potencia total de máquina: 26 kW
• Dimensiones (L x W x H): 2262 x 1668 x 2047 mm
• Peso total: 3520 kg
• Garantía: 18 meses
• MOQ: 1 unidad
