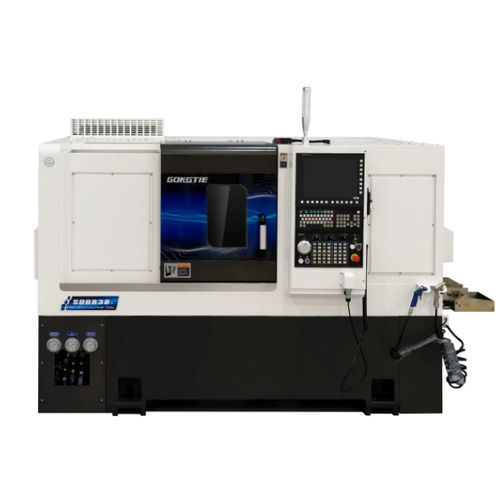

Centro de torneado-fresado CNC SD0838

horizontal2 ejesde dos husillos

Este centro CNC compacto y de alta precisión con doble husillo está diseñado para integrar torneado, fresado, taladrado y roscado en una sola sujeción, mejorando el rendimiento y la precisión para piezas de precisión media a alta.

Características clave

• Centro torneado-fresado compacto que combina torneado, fresado, taladrado y roscado en una sola máquina.
• Mecanizado en una sola sujeción que reduce manipulaciones y mejora la repetibilidad dimensional.
• Configuración de doble husillo (principal + sub) para operaciones simultáneas o secuenciales y mayor productividad.
• Torreta motorizada principal y secundaria (serie BMT) para cambios rápidos de herramienta y desbastes de torneado/fresado exigentes.
• Opciones de automatización (pórtico/robot/alimentador de barras/recogepiezas) para producción semiautomática o sin operador.

Composición de la máquina y componentes importantes

• Cuerpo de la máquina: Banco inclinado horizontal fundido en HT300 para rigidez, amortiguación de vibraciones y larga vida; diseñado para carga completa de piezas y fácil evacuación de virutas.
• Sistema CNC: Estándar SYNTEC 22TB (comunicación serie, memoria 4G); opcional FANUC o SIEMENS; los sistemas soportan integración multi-servo y posicionamiento directo del husillo.
• Husillos: Husillos eléctricos síncronos de accionamiento directo integrados — husillo principal 15 kW (A2-6, diámetro de garganta Ø66 mm), subhusillo 8,5 kW (A2-5, opciones de garganta Ø56/Ø48 mm). Rodamientos de husillo: NTN grado P4.
• Mordazas: Plato hidráulico hueco — principal 8" 3 mordazas, sub 6" 3 mordazas. Superficies de contacto endurecidas y rectificadas; lubricación directa para alta rigidez y precisión de sujeción.
• Torretas: Torreta principal BMT45 15 posiciones (eje Y opcional), torreta secundaria BMT55 12 posiciones motorizada para cortes pesados.
• Guías: Guías de rodillos PMI (X/Z 35 mm) con múltiples carros para alta capacidad de carga y precisión estable.
• Tornillos de bolas: PMI grado C3 (X/Z 3210/4012) con lubricación por aceite y refrigeración; accionados por servomotores para posicionamiento rápido y preciso.
• Hidráulica y lubricación: Estación hidráulica Seven Ocean (40 L) para cilindro de husillo, plato y contrapunto; sistema de lubricación Ishan (2L/4L) para guías y tornillos; componentes eléctricos de baja tensión Schneider y dispositivos de seguridad.
• Refrigeración y limpieza: Bomba de refrigerante Luikar 2V-30 con depósito grande (120 L) y filtración para recirculación de refrigerante.

Puntos destacados de la configuración estándar

• Cuerpo de la máquina: Banco inclinado horizontal, fundición HT300.
• Sistema CNC (estándar): SYNTEC 22TB; opcional FANUC o SIEMENS.
• Husillo: Husillo principal de accionamiento directo 15 kW integrado.
• Tornillos de bolas y motores: Tornillos PMI; motores AM11 para ejes y herramientas activas.
• Guías: Guías de rodillos PMI 35 P-grade.
• Mordazas y torreta: Plato hueco hidráulico principal 8"; torreta principal BMT45 15 posiciones; torreta secundaria BMT55 12 posiciones.
• Estación hidráulica: Seven Ocean 40 L, 1,5 kW.
• Depósito de refrigerante: 120 L; transportador de virutas y filtros incluidos según selección.

Opciones

• Sistema CNC FANUC o SIEMENS
• Recogepiezas, subhusillo, alimentador de barras, transportador de virutas
• Robot pórtico o robot manipulador para carga/descarga
• Herramientas activas, indexado C-axis, plato indexado, sistemas de medición automática y preset de herramientas
• Refrigerante a alta presión, colector de niebla de aceite, puerta automática, pedal, interruptor de bloqueo de puerta

Características / especificaciones técnicas

• Modelo: SD0838
• Diámetro máximo sobre bancada: Φ650 mm
• Diámetro máximo de mecanizado: Φ320 mm
• Longitud máxima de mecanizado: 380 mm
• Recorrido eje X máx.: 185 mm
• Recorrido eje Z máx.: 556 mm
• Falda de husillo principal: A2-6; diámetro del husillo: Φ66 mm
• Potencia husillo principal: 15 kW; rango de velocidad: 0–4500 rpm; par: 91/260 N·m
• Capacidad máxima de barra (interior husillo principal): 51 mm
• Falda de subhusillo: A2-5; diámetro subhusillo: Φ48 mm
• Capacidad máxima de barra subhusillo (interior): 32 mm; potencia: 8,5 kW; rango de velocidad: 0–6000 rpm; par: 37/72 N·m
• Tipo de torreta: BMT55-12 / BMT45-15 (12 posiciones en torreta motorizada mostradas)
• Tamaño vástago herramienta: 25 mm; diámetro portafresa: Φ40 mm
• Avance rapido X/Z: 20 m/min
• Repetibilidad ejes X/Z: 0,004 mm
• Capacidad tanque hidráulico: 40 L; potencia motor estación hidráulica: 1,5 kW
• Capacidad lubricación aceite: (llenado/sistema según suministro)
• Potencia total máquina (instalada): 26 kW
