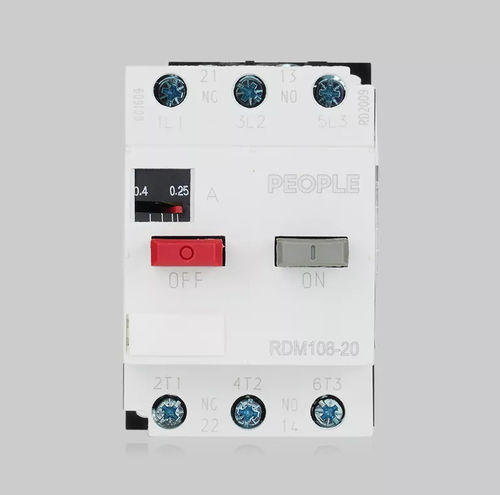

Disyuntor de aire RDM108 series

para sobrecargascontra cortocircuitosmotor

El disyuntor en caja moldeada de la serie RDM108 se utiliza en circuitos de CA a 50 Hz/60 Hz,una tensión nominal de funcionamiento de hasta 660 V y una corriente nominal de 0,1 A a 63 A, para la protección de motores de baja potencia y circuitos contra sobrecargas y cortocircuitos, y es apto para conmutaciones poco frecuentes y el arranque directo de motores en condiciones normales. Además, este producto puede arrancar y desconectar directamente el motor sometido a la tensión nominal y a una carga AC-3, protegiéndolo contra sobrecargas y cortocircuitos. Este producto cumple con las normas GB14048.2 y GB14048.4. 3.2 Estructura El modelo RDM108-20 dispone de un contacto auxiliar; el modelo RDM108-32 puede incorporar un grupo de contactos auxiliares externos, y el modelo RDM108-63 puede incorporar un grupo de contactos auxiliares internos. El mecanismo de disparo de los modelos RDM108-32 y RDM108-63 cuenta con una estructura de cierre y ruptura rápidos, por lo que dispone de función de limitación de corriente. Dispara mediante un retardo inverso bimetálico y un disparo electromagnético instantáneo. El disparo por sobrecarga cuenta con un dispositivo de compensación de temperatura. En la parte frontal del producto se encuentra el indicador de ajuste de la corriente de disparo, y dicha corriente es ajustable dentro del rango especificado. El tipo de accionamiento de los modelos RDM108-20, -32 y -63 es, respectivamente, mediante botón, mando giratorio y palanca. Además, este producto se conecta a la placa frontal y se instala en placa. Los modelos RDM108-20 y -32 incluyen una placa de montaje y pueden instalarse en un carril DIN de 35 mm. Condiciones normales de funcionamiento y de instalación 3.1 La altitud del lugar de instalación no debe superar los 2000 m. 3.3 La clase de contaminación es la clase 3. 3.4 Tipo de instalación: el circuito principal es de clase III, mientras que el circuito auxiliar y el circuito de control son de clase II. 3.2 La temperatura ambiente no deberá ser superior a +40 ºC ni inferior a -5 ºC,
