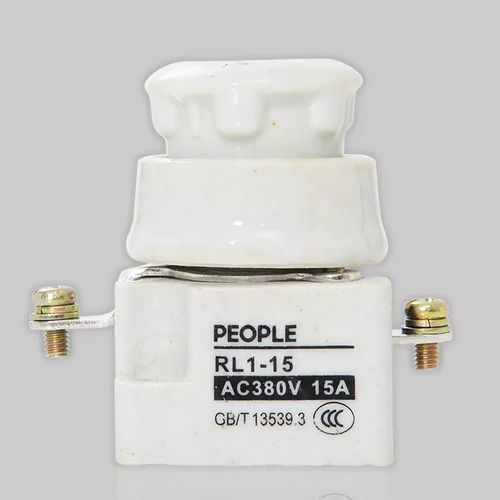

Fusible cilíndrico RL1 Series

de protección contra cortocircuitosde cerámica

El fusible con base roscada de la serie RL1 es adecuado para instalaciones de distribución eléctrica industrial de CA a 50 Hz, con una tensión nominal de 380 V y una corriente nominal de hasta 200 A, y se utiliza para la protección de los circuitos contra sobrecargas y cortocircuitos. Capacidad de corte y categoría de uso La capacidad de corte de los fusibles de esta serie es «g», y la categoría de uso es «G», lo que corresponde a fusibles de uso general con capacidad de corte completa. Características estructurales Esta serie de fusibles se compone del elemento fusible, la base del fusible y el componente de carga de fusión. El elemento fusible está compuesto por un tubo fusible, el material de fusión, el relleno y el indicador. El material de fusión de sección transversal variable, consistente en una cinta o alambre de cobre puro, se sella dentro del tubo fusible de alta resistencia; a continuación, se rellena el tubo con arena de cuarzo de alta pureza, tratada químicamente, que actúa como medio de arco eléctrico. En la tapa del extremo del elemento fusible hay un indicador que aparece inmediatamente cuando el fusible se funde, lo que indica que el fusible se ha fundido. La base del fusible está compuesta por la base, un tubo roscado metálico con terminales y un anillo protector de porcelana. El componente de carga de fusión está formado por un tubo roscado metálico exterior y un mango de porcelana; en la parte superior hay una ventana transparente que permite comprobar si aparece o no el indicador del eslabón del fusible (es decir, si el fusible se ha fundido o no). El fusible presenta una estructura de sellado completo durante su funcionamiento. La base se instala mediante tornillos, de forma fácil y cómoda. El terminal lateral se conecta al cable externo mediante un tornillo.
