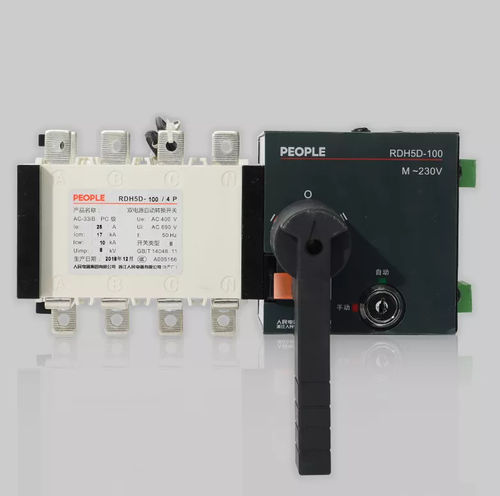

Commutador de transferencia automático RDH5D

bidireccionalde enclavamientode operación remota

El equipo de conmutador automático de la serie RDH5D integra sistemas de enclavamiento eléctricos y mecánicos para garantizar un funcionamiento seguro de la conmutación. Es apto para el sistema de alimentación eléctrica de los dispositivos de distribución industrial de CA a 50 Hz, con una tensión nominal de 400 V CA y una corriente nominal convencional de hasta 3200 A. Cuenta con funciones de detección, comunicación, funciones de enclavamiento eléctrico y mecánico. Permite el control totalmente automático y a distancia, el reinicio y el control manual para situaciones de emergencia y otras operaciones. Este conmutador es apto para sistemas de alimentación de dos circuitos, la conmutación automática entre la alimentación normal y la de reserva, o la conmutación automática y la desconexión segura entre dos conjuntos de equipos de carga. Estructura del conmutador 3.1 - Bloqueo eléctrico: controla la alimentación del circuito interno del conmutador. Cuando está activado, el conmutador puede realizar operaciones totalmente automáticas, de recuperación forzada y de control remoto; cuando está desactivado, el conmutador solo puede accionarse manualmente. 3.2 - Maneta de accionamiento: el bloqueo eléctrico debe estar desactivado cuando se utiliza la maneta para el accionamiento manual. 3.3 - Bloqueo del mecanismo: se utiliza para la detección. En primer lugar, gire el conmutador a la posición «0» utilizando la palanca; a continuación, tire del mecanismo de bloqueo hacia arriba y bloquéelo; después, realice la detección (al tirar del bloqueo hacia arriba, la alimentación de la fuente de control interna del conmutador se cortará y el conmutador no podrá funcionar ni de forma automática ni manual). 3.4 - Indicación de posición: indica la posición de funcionamiento (l, 0, ll). Método de uso 6.1 - Función automática: cuando se interrumpe el suministro eléctrico normal, el interruptor conmuta el circuito al suministro eléctrico de reserva; cuando se restablece el suministro eléctrico normal, el interruptor conmuta el circuito al suministro eléctrico normal. 6.2 - Función de recuperación forzada «0»: al pulsar el botón «0», el conmutador desconecta ambas fuentes de alimentación.
