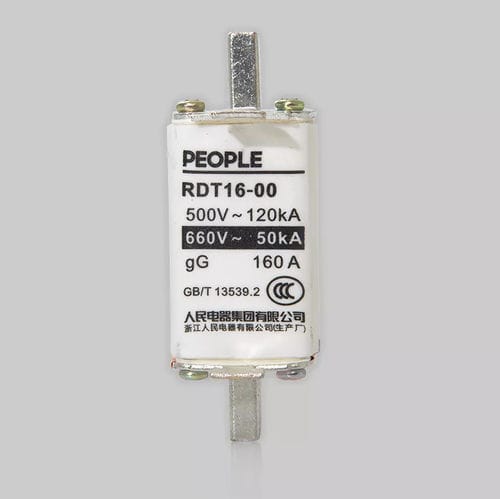

Fusible hoja RDT16

de cartuchode protección contra cortocircuitos

El fusible de contacto tipo cuchilla con cartucho relleno de polvo de la serie RDT16 es adecuado para instalaciones de distribución eléctrica industrial de CA a 50 Hz, con una tensión nominal de hasta 500/690 V y una corriente nominal de hasta 1250 A, y se utiliza como protección contra sobrecargas y cortocircuitos en el circuito. Cumple con las normas: GB13539.1-2008/IEC60269-1:2006; GB/T13539.2-2008/IEC 60269-2:2006 Condiciones normales de funcionamiento e instalación 3.1 Temperatura ambiente: -5 °C a +40 °C; el valor medio en un periodo de 24 horas no debe superar los +35 °C, y el valor medio anual debe ser inferior a este valor. 3.2 La altitud del lugar de instalación no debe superar los 2000 m 3.3 Condiciones atmosféricas El aire debe estar limpio y su humedad relativa no debe superar el 50 % cuando la temperatura ambiente sea de 40 °C. Se permite una humedad relativa relativamente alta a temperaturas relativamente bajas; por ejemplo, la humedad relativa puede alcanzar el 90 % a 20 ÿ, y se debe tener en cuenta la condensación que se produce en la superficie del producto debido a la variación de temperatura. 3.4 Tensión Cuando la tensión nominal es de 500 V, el valor máximo de la tensión del sistema no debe superar el 110 % de la tensión nominal del fusible; cuando la tensión nominal es de 690 V, el valor máximo de la tensión del sistema no debe superar el 105 % de la tensión nominal del fusible. Nota: si el elemento fusible se funde a una tensión significativamente inferior a la nominal, es posible que el indicador del fusible o el dispositivo de activación del fusible no actúen. 3.5 Categoría de instalación: III 3.6 Grado de contaminación: no inferior a 3 3.7 Posición de instalación Esta serie de fusibles puede instalarse en posición vertical, horizontal u oblicua en entornos de funcionamiento en los que no haya sacudidas, impactos ni vibraciones evidentes.
