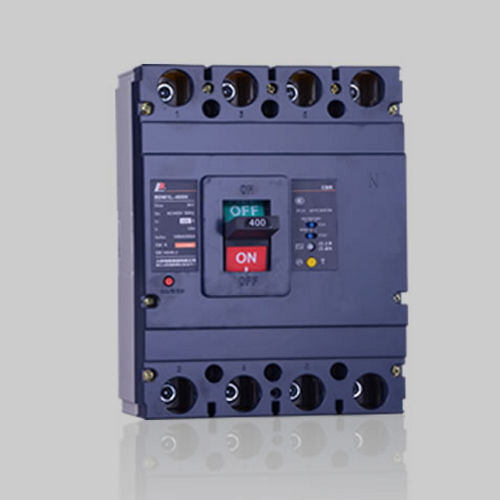

Interruptor diferencial magnetotérmico RDM67L

de sobrecorrientede fuga a tierrade corriente residual

El interruptor diferencial de la serie RDM67L se utiliza en redes de distribución de CA a 50 Hz, con una tensión nominal de funcionamiento de 400 V y una corriente nominal de funcionamiento de hasta 800 A, para proteger a las personas contra el contacto indirecto, así como para la conmutación de circuitos y el arranque ocasional de motores. Además, cuenta con protección contra sobrecargas con retardo largo y tiempo inverso, protección instantánea de corta duración y contra subtensión, así como protección contra corriente residual, para proteger el circuito y los equipos. Este interruptor presenta las ventajas de un tamaño compacto, una alta capacidad de corte y un arco corto. Este interruptor cuenta con función de aislamiento. Este interruptor automático no debe cambiar la dirección de entrada; los terminales N, 1, 3 y 5 deben conectarse al lado de la alimentación, y los terminales 2, 4, 6 y N deben conectarse al lado de la carga. Este interruptor automático cumple con las normas de la norma IEC 60947-2. 3.0 Condiciones de funcionamiento, instalación y transporte 3.1 - Temperatura: máx. +40 °C, mín. +35 °C. La media diaria no debe superar los +35 °C. 3.2 - Altitud: máx. 2000, 3.3 - Humedad: a +40 °C, la humedad máxima alcanza el 50 %. No obstante, se puede permitir una humedad más elevada a temperaturas más bajas. Por ejemplo, es aceptable un 90 % a +20 °C. Además, se debe prestar atención a la condensación cuando se producen cambios de temperatura. 3.4 - Nivel de contaminación: Nivel 3 3.5 - Lugar de instalación: entorno sin gases que provoquen corrosión metálica ni dañen el aislamiento, ni polvo conductor; además, sin impactos ni influencia del agua de lluvia; la inclinación entre la placa de montaje y cada dirección no debe superar los 5°. 3.6 - El campo magnético externo en el lugar de instalación no debe superar 5 veces el campo magnético terrestre. Es adecuado para un entorno electromagnético de tipo B.
