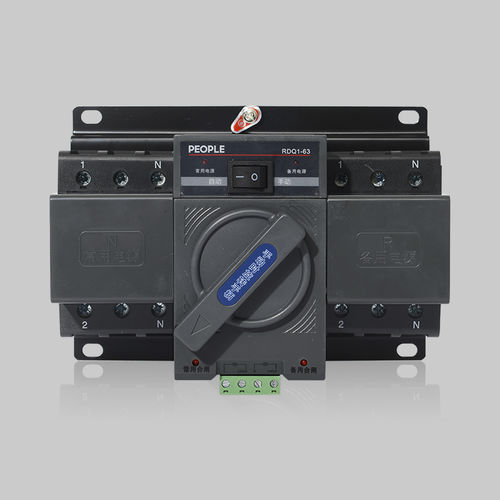

Commutador de transferencia automático RDQ1

manualpara barra colectora4 polos

El conmutador automático de doble fuente de alimentación de la serie RDQ1 es adecuado para sistemas de suministro eléctrico de CA a 50 Hz, con una tensión nominal de funcionamiento de 400 V y una corriente nominal de funcionamiento de 63 A o inferior. Permite conmutar de forma selectiva entre dos circuitos de alimentación según las necesidades. Este producto cuenta con funciones de protección contra sobrecargas, cortocircuitos y subtensión; además, dispone de funciones de protección contra incendios, doble interrupción y emisión de la señal de cierre, lo que lo hace especialmente adecuado para los circuitos de iluminación de edificios de oficinas, centros comerciales, bancos y rascacielos que requieran protección contra incendios. Condiciones normales de funcionamiento e instalación 3.1 - La altitud del lugar de instalación no debe superar los 2000 m. 3.2 - Temperatura ambiente: -5 °C a +40 °C; el valor medio en un periodo de 24 horas no debe superar los +35 °C. 3.3 - Condiciones atmosféricas: La humedad relativa no debe superar el 50 % cuando la temperatura máxima es de +40 °C; se permite una humedad relativa relativamente alta a temperaturas relativamente bajas, por ejemplo, puede alcanzar el 90 % a 20 °C, y deben tomarse medidas especiales cuando se produzca condensación en los productos debido a las variaciones de humedad. 3.4 - Grado de contaminación: 3 3.5 - Condiciones de instalación: se instalará en lugares libres de vibraciones y protegidos de la lluvia y la nieve; el terminal superior se conecta al lado de la fuente de alimentación, el terminal inferior se conecta al lado de la carga, y la inclinación entre el plano de instalación y la vertical no superará los 5°. 3.6 - Categoría de instalación: III 3.7 - El campo magnético externo en las inmediaciones del lugar de instalación no debe superar en ninguna dirección el quíntuple del campo magnético terrestre.
