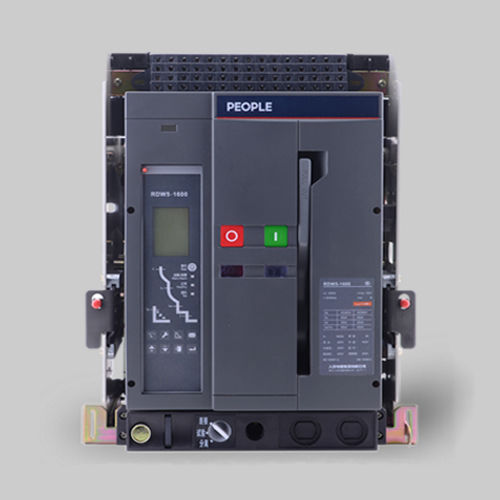

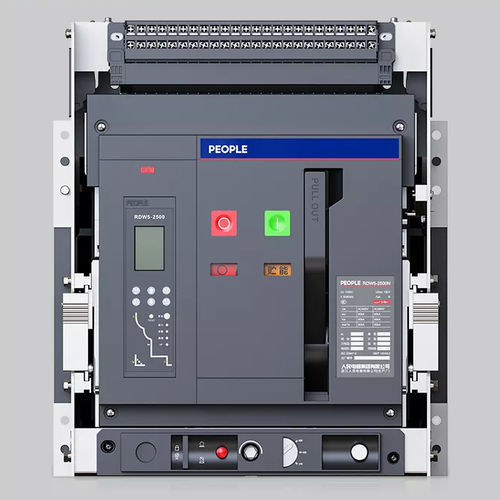

Disyuntor de aire RDW5 series

de potenciade sobrecorrientetrifásico

El interruptor automático inteligente de la serie RDW5 se utiliza en redes de distribución eléctrica de CA a 50/60 Hz, con una tensión nominal de funcionamiento de hasta 400 V/690 V y una corriente nominal de hasta 6300 A. Se utiliza principalmente para distribuir energía y proteger los circuitos y los equipos de suministro eléctrico contra daños provocados por fallos, tales como sobrecargas, subtensión, cortocircuitos y puesta a tierra monofásica, y cuenta con función de aislamiento. Además, el interruptor automático cuenta con diversas funciones de protección inteligente; puede establecer una comunicación bidireccional entre varios interruptores y un ordenador de control central a través de su sistema de red, y ofrece una función de control remoto para satisfacer los requisitos del control automático del sistema. El interruptor automático cumple con la norma IEC 60947-2. Condiciones normales de funcionamiento e instalación 3.1 - Temperatura: no superior a +40 °C ni inferior a -25 °C, y temperatura media diaria no superior a +35 °C. Si el cliente requiere condiciones superiores a +40 °C o inferiores a -25 °C, deberá consultarlo con el fabricante. 3.2 - Altitud del lugar de instalación: no superior a 2000 m 3.3 - Humedad: cuando la temperatura es de +40 °C, la humedad no debe superar el 50 % Se admite una mayor humedad a temperaturas más bajas. La humedad media mensual no debe superar el 90 %, y la temperatura media mensual no debe ser inferior a +25 °C. Se debe prestar atención a la condensación cuando varíe la humedad. 3.4 - Clase de protección: IP20 3.5 - Tipo de uso: tipo B 3.6 - Nivel de contaminación: nivel 3 3.7 - Tipo de instalación: El tipo de instalación del circuito principal del interruptor automático, con disparo por subtensión y bobina primaria del transformador de potencia, es de tipo IV; el tipo de instalación de los circuitos auxiliares y de control es de tipo III.
