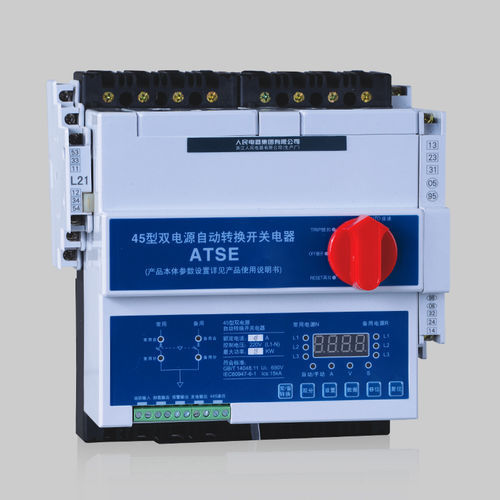

Commutador de transferencia automático RDCPSS series automatic transfer switch

manualpara barra colectorapara alimentación de emergencia

El ATSE de la serie RDCPSS (en lo sucesivo, «conmutador RDCPPSS») se utiliza en sistemas de alimentación de dos vías con una frecuencia nominal de CA de 50 Hz o 60 Hz, una tensión nominal de hasta 690 V y una intensidad nominal de entre 0,4 A y 125 A.que realiza la conmutación de la fuente de alimentación de forma manual o automática cuando se producen sobretensiones, subtensiones o pérdidas de fase, con el fin de garantizar la fiabilidad y la seguridad del suministro eléctrico del circuito de destino. El interruptor RDCPSS está equipado con un contactor de acción instantánea y se utiliza para el suministro de energía de emergencia. Además, en la conmutación entre redes eléctricas, puede alcanzar un tiempo de conmutación de corte de alimentación de 50 ms como mínimo para mejorar la estabilidad del suministro. El interruptor CPSS de tipo CB puede seleccionarse en función de cada función de protección de corriente, como sobrecarga, sobreintensidad, cortocircuito o desequilibrio de fases. 4. Condiciones normales de funcionamiento 4.1 - Temperatura ambiente: máx. +40 °C, mín. -10 °C; la temperatura media diaria no debe superar los +35 °C. 4.2 - Altitud: hasta 2000 m. 4.3 - Humedad: la humedad relativa máxima no debe superar el 50 % a +40 °C, y se acepta una humedad más elevada a temperaturas más bajas; por ejemplo, puede alcanzar el 90 % a +20 °C. Además, se debe tener en cuenta la condensación provocada por los cambios de temperatura. 4.4 - Nivel de protección: IP 20, función antitáctil. 4.5 - Nivel de contaminación: nivel 3. 4.6 - Tipo de instalación: circuito principal de 380 V para IV; circuito auxiliar y circuito de control para III; circuito de alarma para II.
