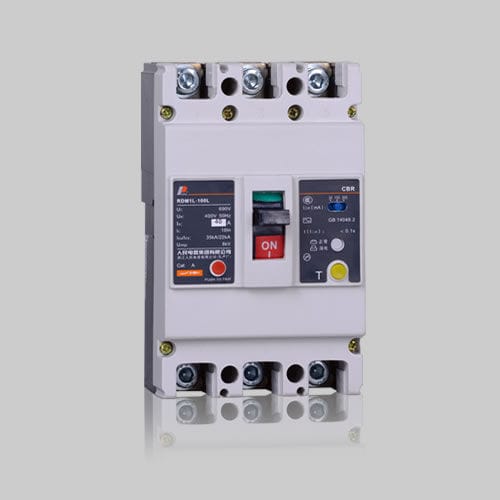

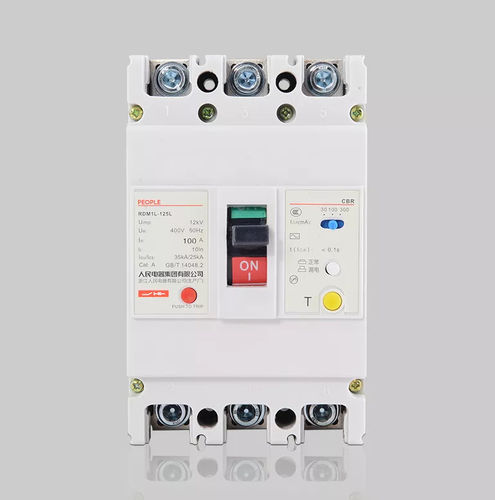

Disyuntor magnetotérmico RDM1L

de corriente residualpara la distribuciónen caja moldeada

El interruptor automático en caja moldeada de la serie RDM IL se utiliza principalmente en circuitos de distribución de CA a 50/60 Hz; su tensión nominal de trabajo es de 400 V,y una corriente nominal de hasta 800 A para proporcionar protección indirecta y prevenir incendios causados por corrientes de fallo a tierra; además, puede utilizarse para la distribución de energía y la protección de circuitos contra sobrecargas y cortocircuitos, y también es apto para circuitos de transferencia y el arranque ocasional de motores. Este producto es adecuado para el aislamiento. Este producto cumple con la norma IEC 60947-2. Condiciones normales de funcionamiento e instalación 3.1 - Temperatura: no superior a +40 °C ni inferior a -5 °C, y la temperatura media no debe superar los +35 °C. 3.2 - Altitud de instalación: no superior a 2000 m. 3.3 - Humedad relativa: no superior al 50 % cuando la temperatura es de +40 °C. El producto puede soportar una humedad relativa más elevada a temperaturas más bajas; por ejemplo, a una temperatura de +20 °C, el producto puede soportar una humedad relativa del 90 %. La condensación que se produzca debido a los cambios de temperatura debe controlarse mediante medidas especiales. 3.4 - Clase de contaminación: Clase 3 3.5 - Debe instalarse en un lugar donde no exista peligro de explosión y donde tampoco haya gases ni polvo conductor que puedan provocar la corrosión de los metales y daños en el aislamiento. 3.6 - Ángulo máximo de inclinación de instalación: 5°; debe instalarse en un lugar donde no haya impactos evidentes ni influencia de las condiciones meteorológicas. 3.7 - Tipo de instalación del circuito principal: III; tipo de instalación del circuito auxiliar y del circuito de control: II 3.8 - El campo magnético externo del lugar de instalación no debe superar 5 veces la intensidad del campo magnético terrestre. 3.9 - Entorno electromagnético de instalación: tipo B
