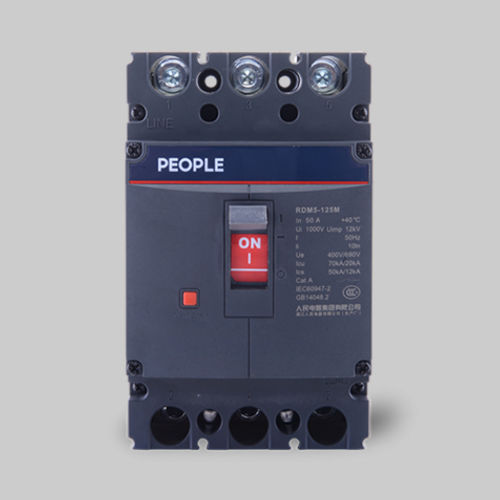

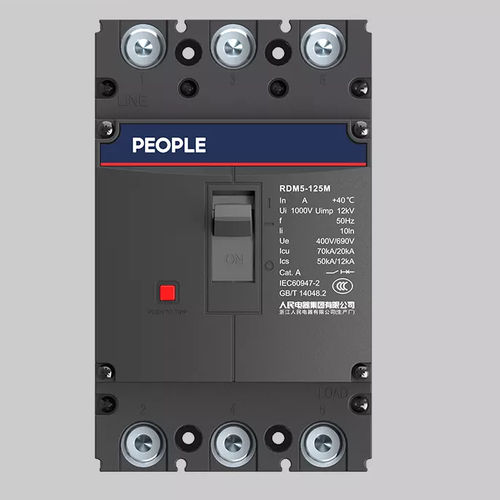

Disyuntor magnetotérmico RDM5

de baja tensiónpara sobrecargascontra cortocircuitos

El interruptor automático electrónico de carcasa moldeada de la serie RDM5 se utiliza en circuitos de CA a 50 Hz, una tensión de aislamiento de 1000 V, una tensión nominal de servicio de hasta 690 V y una intensidad nominal de hasta 800 A, y sirve para distribuir la energía y proteger el circuito y la fuente de alimentación contra daños por sobrecarga, cortocircuito y subtensión. En particular, cuando la intensidad es inferior a 630 A, también puede proteger el motor. Normalmente, el interruptor puede invertir y arrancar el motor con poca frecuencia. El producto puede instalarse tanto en posición vertical como horizontal. Condiciones normales de funcionamiento e instalación 1. Altitud de instalación: no superior a 2000 m 2. Temperatura: no superior a +40 °C ni inferior a -5 °C, y temperatura media no superior a +35 °C 3. Humedad relativa: no superior al 50 % cuando la temperatura es de +40 °C. El producto puede soportar una humedad relativa más elevada a temperaturas más bajas; por ejemplo, cuando la temperatura es de +20 °C, el producto puede soportar una humedad relativa del 90 %. 4. Clase de contaminación: Clase 3 5. Tipo de instalación del interruptor principal: Clase III; tipo de instalación del circuito auxiliar y del circuito de control: Clase II 6. El ángulo máximo de instalación es de 22,5°
