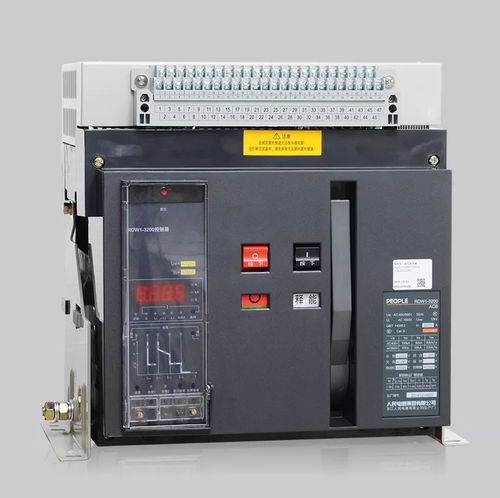

Disyuntor de potencia RDW1-1000 series

contra subtensionespara sobrecargascontra cortocircuitos

El interruptor automático de aire RDW1, destinado a redes de distribución eléctrica de CA a 50/60 Hz, con una tensión nominal de funcionamiento de hasta 690 V y una corriente nominal de hasta 6300 A. Se utiliza principalmente para distribuir energía y proteger el circuito y los equipos contra daños por sobrecarga, cortocircuito, subtensión y fallo a tierra; cuenta con funciones de protección inteligentes, proporciona una protección selectiva precisa y mejora la fiabilidad del suministro eléctrico para evitar interrupciones innecesarias del servicio. Además, cuenta con un puerto de comunicación de tipo abierto, lo que permite realizar funciones de control remoto y satisfacer los requisitos de los centros de control y los sistemas automáticos. Este producto, que no incluye controlador inteligente ni sensor, cuenta con función de aislamiento. Este producto cumple con la norma IEC 60947-2 Condiciones normales de funcionamiento e instalación 3.1 - Temperatura: no superior a +40 °C, no inferior a -St, y temperatura media diaria no superior a +35 °C. Si el cliente requiere condiciones superiores a +40*0 o inferiores a -25<\3, deberá consultarlo con el fabricante. 3.2 - Altitud del lugar de instalación: no superior a 2000 m 3.3 - Humedad: cuando la temperatura es de +40*0, no debe superar el 50 % Se admite una mayor humedad a temperaturas más bajas. La humedad media mensual no debe superar el 90 %, y la temperatura media mensual no debe ser inferior a +25^. Se debe prestar atención a la condensación cuando se produzcan cambios de humedad. 3.4 - Clase de protección: IP20 3.5 - Tipo de uso: tipo B 3.6 - Nivel de contaminación: nivel 3 3.7 - Tipo de instalación: El tipo de instalación del circuito principal del disyuntor, con disparo por subtensión y bobina primaria del transformador de potencia, es IV; el tipo de instalación del circuito auxiliar y del circuito de control es III.
