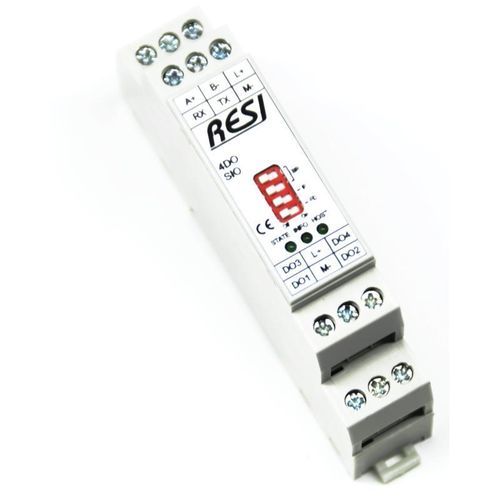

Módulo E/S digital

analógicoEthernetRS-485

Resumen
Los módulos E/S ultrafinos RESI están diseñados para instalaciones donde el espacio en el armario es limitado o cuando se requiere un número reducido de E/S remotas en una instalación. Las variantes 1MU (serie) ofrecen interfaces RS232 o RS485 y admiten MODBUS/RTU Slave además de un protocolo ASCII simple para integración con sistemas de control de medios y plataformas IoT (Node-RED, Node.js, Python). Las variantes Ethernet ocupan 2MU y soportan MODBUS/TCP o MODBUS/RTU vía Ethernet; el protocolo ASCII está disponible en todas las variantes. Alimentación rango amplio: 12–48Vdc.

¿Cómo configurar?
Use el software gratuito RESIConfigurator para parametrizar, configurar y probar los módulos. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas para facilitar la integración.

Interfaces (opciones)

• RS232 + RS485: ASCII + protocolo MODBUS/RTU Slave
• Ethernet: ASCII + protocolo MODBUS/TCP Server (o MODBUS/RTU vía Ethernet)

Entradas / Salidas (opciones seleccionables)

• 2xRI (entradas AC/DC 12–250Vac/dc)
• 4xDI (entradas DC 12–48Vdc)
• 4xDIBI (entradas DC 12–48Vdc, contacto seco o húmedo)
• 4xDO (salidas DC máx. 30Vdc, 350mA)
• 1xRO (salida relé 250Vac / 30Vdc, 8A)
• 2xRO (salidas relé 250Vac / 30Vdc, 8A)
• 2xSSR-1A (salidas relé de estado sólido 230Vac/dc, 1A)
• 2xSSR-3A (salidas relé de estado sólido 60Vac/dc, 3A)
• 2xSSR-6A (salidas relé de estado sólido 60Vac/dc, 6A)
• 4xAIOX (E/S analógicas universales: 0/2–10V, 0/4–20mA, RTD, DI)
• 4xAIU (entradas analógicas 0/2–10Vdc)
• 4xAOU (salidas analógicas 0/2–10Vdc)
• 2xAIU + 2xAOU (entradas + salidas analógicas 0/2–10Vdc)
• 2xRTD (entradas sensor RTD: OHM, PT100, PT1000, NI1000-DIN43760, 2/3 hilos)
• 1xLED (3 salidas PWM para tiras LED, máx. 60Vdc, 15A)
• 2xLEDWS (2 canales, 512 LEDs cada uno, para LEDs inteligentes WS28xx)

Documentación incluida (ejemplos)
Cada producto se entrega con listas de comandos ASCII, tablas de registros MODBUS y anexos específicos: manual de usuario, hojas adjuntas y páginas de catálogo para la variante de E/S seleccionada.

Especificaciones técnicas

• Referencia: RESI-2RI-SIO
• Modelo mostrado: RESI-2RI-SIO (variante ejemplo)
• Ancho: 1MU (variantes Ethernet 2MU)
• Interfaces: RS232, RS485 (variantes serie) o Ethernet (variantes Ethernet)
• Protocolos: MODBUS/RTU Slave; MODBUS/TCP Server (Ethernet); protocolo ASCII soportado en todas las variantes
• Alimentación: rango amplio 12–48Vdc
• Precio (sin impuestos mostrado en la página del producto): 99.80 EUR (precio atributo)
• Configuraciones de E/S disponibles: ver lista anterior (entradas digitales, salidas digitales, salidas por relé, SSR, E/S analógicas, RTD, salidas LED, etc.)
• Herramienta de configuración: RESIConfigurator (software gratuito)
• Documentación proporcionada: listas de comandos ASCII, tablas MODBUS, manuales y páginas de catálogo
