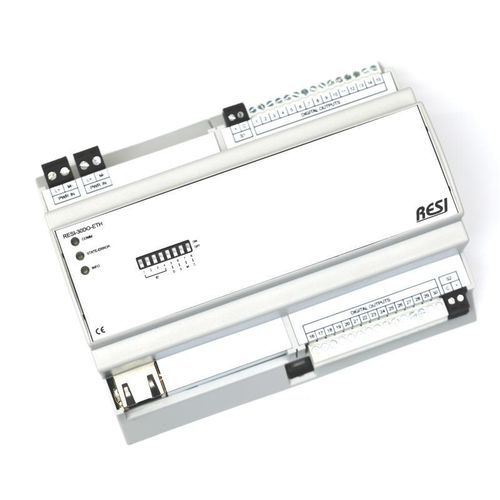

Módulo de salida digital EAs-nur

ModbusModbus RTUEthernet

Descripción del producto
La serie EAs incluye módulos IO diseñados para automatización de edificios, automatización industrial e infraestructuras. Anchuras disponibles: 4, 8 o 12 TE (según el número total de IO), aptos para armarios eléctricos estándar con corte de 45 mm.

Interfaces y protocolos
Los módulos se ofrecen en dos versiones principales: RS485 con MODBUS/RTU (slave) y Ethernet con MODBUS/TCP. Todos los módulos EAs también soportan un protocolo ASCII simple para la integración con sistemas de control multimedia o controladores IoT (p. ej. Node-RED, NodeJs, Python). Los modelos Ethernet soportan además MODBUS/RTU sobre Ethernet.

Configuración
La parametrización y las pruebas se realizan con el software RESIConfigurator. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas.

Funciones de los módulos de salida

• Salidas digitales para señales DC hasta ≤ 30 V.
• Grupos de salidas con alimentación independiente permiten combinaciones como salidas de 12 VDC y 24 VDC en el mismo módulo.
• Los módulos de salida con hasta 700 mA por canal ofrecen amplias funciones de diagnóstico (sobrecarga térmica, cortocircuito, cable abierto y detección de sobrecorriente). Las salidas son a prueba de cortocircuitos.
• Productos RESI-Lxxx: soporte máximo 350 mA por canal (diagnósticos reducidos, opción más económica).

Variantes disponibles (selección)

• Interfaces EAs: RS485 — ASCII + MODBUS/RTU (Slave)
• Interfaces EAs: Ethernet — ASCII + MODBUS/TCP (Server)

Configuraciones de salidas disponibles (selección)

• 6xDA (≤ 30 Vdc, ≤ 700 mA)
• 12xDA (≤ 30 Vdc, ≤ 700 mA)
• 24xDA (≤ 30 Vdc, ≤ 700 mA)
• 30xDA (≤ 30 Vdc, ≤ 350 mA)
• 30xDA (≤ 30 Vdc, ≤ 700 mA)
• 60xDA (≤ 30 Vdc, ≤ 350 mA)
• 60xDA (≤ 30 Vdc, ≤ 700 mA)
• 90xDA (≤ 30 Vdc, ≤ 700 mA)

Notas
Todos los módulos disponen de alimentación de amplio rango 12–48 VDC.

Especificaciones técnicas

• Serie: EAs
• Tipo de salida: salidas digitales (DC)
• Tensión máxima de salida: ≤ 30 Vdc
• Corriente de salida por canal: variantes hasta 350 mA o hasta 700 mA
• Diagnósticos (modelos hasta 700 mA): sobrecarga térmica, cortocircuito, cable abierto, sobrecorriente
• Interfaces: RS485 (MODBUS/RTU, ASCII), Ethernet (MODBUS/TCP, MODBUS/RTU over Ethernet, ASCII)
• Alimentación: 12–48 VDC amplio rango
• Tamaño/carpintería: 4 / 8 / 12 TE, compatible con corte de 45 mm para armario estándar
• Configuración/herramientas: RESIConfigurator; lista de comandos ASCII y tabla de registros MODBUS disponibles
