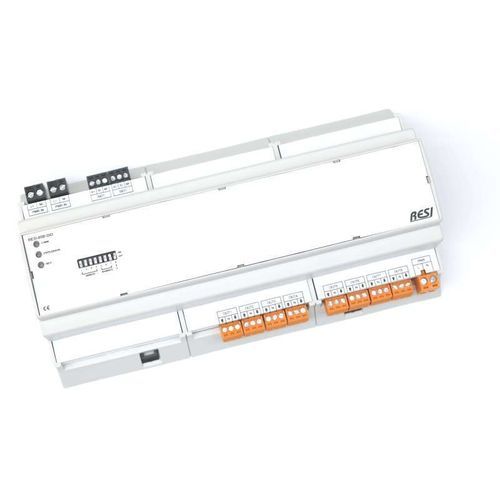

Módulo E/S digital EAs-Jalousien 8

EthernetModbus TCPModbus RTU

Resumen
Los módulos IO « IOs - Shades & Blinds » están diseñados para aplicaciones de automatización de edificios, automatización industrial e infraestructuras. Disponibles en tamaños de 4, 8 o 12 MU según el número de E/S, estos módulos encajan en recortes estándar de 45 mm y se integran en cuadros de control para instalaciones centralizadas o distribuidas.

Interfaces y protocolos

• Interfaz RS485 con protocolo MODBUS/RTU esclavo
• Interfaz Ethernet con protocolo MODBUS/TCP servidor
• Protocolo ASCII simple para integración con sistemas de control multimedia o controladores IoT (Node-RED, NodeJs, Python)
• Las variantes Ethernet también soportan MODBUS/RTU a través de Ethernet

Control de persianas y estores
Los módulos específicos de esta familia controlan 4 u 8 persianas/estores con control temporal. Cada motor se conmuta mediante dos salidas por relé (30 Vdc / 250 Vac, 6 A, AGS NO2). Algunas variantes ofrecen entradas digitales adicionales (12–250 Vac/dc) para conectar pulsadores locales para operación manual y bloqueos de seguridad.

Configuración
Utilice el software gratuito RESIConfigurator para parametrizar, poner en marcha y probar los módulos IO. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas para facilitar la integración.

Variantes disponibles / opciones

• IOs-Interface RS485: ASCII + MODBUS/RTU esclavo
• IOs-Interface Ethernet: ASCII + MODBUS/TCP servidor
• IOs-shades&blinds: 4x persianas/estores (sin entradas)
• IOs-shades&blinds: 4x persianas/estores (10 entradas digitales)
• IOs-shades&blinds: 8x persianas/estores (sin entradas)
• IOs-shades&blinds: 8x persianas/estores (20 entradas digitales)

Documentación y anexos (disponibles para la familia de productos)
Se proporcionan catálogos específicos del producto, anexos, manuales, listas de comandos MODBUS/ASCII y declaraciones de conformidad para los módulos Shades & Blinds, para apoyar la integración y la certificación.

Especificaciones técnicas

• Familia de productos: IOs - Shades & Blinds
• Tamaños de modelo: 4 MU, 8 MU o 12 MU (según el número de E/S)
• Compatibilidad de recorte de panel: recorte estándar de 45 mm para cuadros eléctricos
• Interfaces: RS485 (MODBUS/RTU esclavo), Ethernet (MODBUS/TCP servidor)
• Protocolos: MODBUS/RTU, MODBUS/TCP, protocolo de comandos ASCII
• Alimentación: rango amplio 12–48 Vdc
• Salidas por relé (para motores): 2 relés por motor, 30 Vdc / 250 Vac, 6 A, AGS NO2
• Entradas digitales opcionales: 12–250 Vac/dc para pulsadores locales
• Herramienta de configuración: RESIConfigurator (software)
• Referencia mostrada en la página de producto: RESI-4SB-SIO
• Uso típico: control de 4 u 8 persianas/estores con control temporal; integración en sistemas de automatización de edificios o IoT
