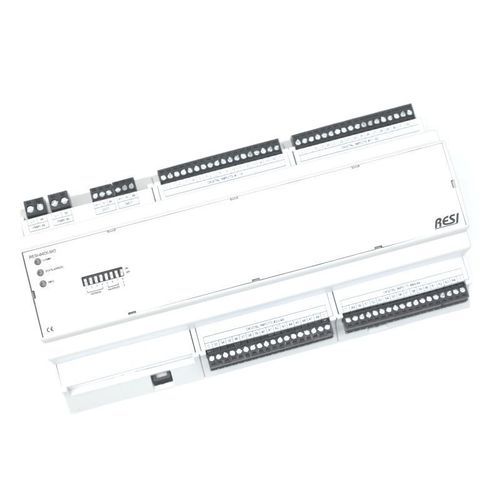

Módulo de entrada digital

EthernetModbus TCPModbus RTU

Resumen
Módulos IO para automatización de edificios, automatización industrial e infraestructuras. Disponibles en tamaños 4 MU, 8 MU o 12 MU (según la cantidad total de IO integrados); diseñados para encajar en el recorte estándar de 45 mm de los cuadros eléctricos.

Versiones e interfaces

• Interfaz RS485 con protocolo MODBUS/RTU esclavo
• Interfaz Ethernet con protocolo MODBUS/TCP

Protocolos soportados y control

• MODBUS/RTU (vía RS485)
• MODBUS/TCP (las versiones Ethernet soportan MODBUS/TCP Server)
• MODBUS/RTU vía Ethernet (para versiones Ethernet)
• Protocolo ASCII simple (para integración con sistemas de control multimedia o plataformas IoT como Node-RED, Node.js o Python)

Cómo configurar
Utilice el software gratuito RESIConfigurator para parametrizar y probar los módulos IO. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas.

Grupo de producto y tipos de entradas
Este grupo contiene módulos IO con entradas digitales. Se proporcionan dos tipos de entradas digitales:

• Entradas digitales DC hasta 48 Vdc
• Entradas digitales AC/DC de 12–250 Vac/dc

Cantidades de IO disponibles / configuraciones ejemplo

• 6xDI
• 12xDI
• 24xDI
• 32xDI
• 64xDI
• 128xDI
• 152xDI
• 14xRI (12–250 Vac/dc)
• 48xRI (12–250 Vac/dc)

Notas
Todos los módulos disponen de una fuente de alimentación de amplio rango: 12–48 Vdc.

Especificaciones técnicas

• Nombre comercial: IOs-only digital INPUTs 4,8,12MU
• Formatos / tamaños: 4 MU, 8 MU o 12 MU; se adapta al recorte estándar de 45 mm
• Alimentación: amplio rango 12–48 Vdc
• Interfaces: RS485 (MODBUS/RTU esclavo), Ethernet (MODBUS/TCP Server); las versiones Ethernet además soportan MODBUS/RTU vía Ethernet
• Protocolos soportados: MODBUS/RTU, MODBUS/TCP, protocolo de comandos ASCII
• Tipos de entradas digitales: entradas DC hasta 48 Vdc; entradas AC/DC 12–250 Vac/dc
• Cantidades de IO seleccionables: 6xDI, 12xDI, 24xDI, 32xDI, 64xDI, 128xDI, 152xDI, 14xRI (12–250 Vac/dc), 48xRI (12–250 Vac/dc)
• Herramienta de configuración: RESIConfigurator (software proporcionado por el fabricante)
• Referencia de producto mostrada en la página: RESI-6DI-SIO
• Precio (sin IVA): 143,90 EUR (por unidad)
• Casos de uso típicos: automatización de edificios, automatización industrial, infraestructuras, control multimedia e integración IoT
