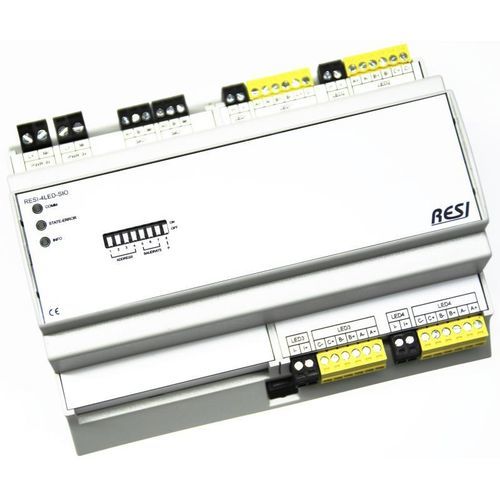

Módulo con modulación de ancho de impulso (PWM) EAs-LED Streifen
Añadir a mis favoritos
Añadir al comparador
Descripción
Descripción del producto
Nuestros módulos EA están diseñados para aplicaciones en automatización de edificios, automatización industrial e infraestructuras. Los módulos están disponibles en tamaños de 4, 8 o 12 TE (dependiendo del número total de E/S) y están pensados para el corte de 45 mm de un armario eléctrico estándar.
Funciones y uso
Módulo LED específico
En este grupo de productos existe un módulo EA específico para controlar hasta 12 tiras LED con 12 salidas PWM. Las salidas se dividen en cuatro grupos; cada grupo dispone de su propia alimentación, lo que permite mezclar diferentes tiras LED en un mismo módulo. Son compatibles las tiras LED de ánodo común y tensiones de alimentación de hasta 60 V CC.
Configuración
El software gratuito RESIConfigurator está disponible para la parametrización y pruebas de los módulos EA. Cada producto se suministra con una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas.
Variantes de producto (selección)
Características / Especificaciones técnicas
Nuestros módulos EA están diseñados para aplicaciones en automatización de edificios, automatización industrial e infraestructuras. Los módulos están disponibles en tamaños de 4, 8 o 12 TE (dependiendo del número total de E/S) y están pensados para el corte de 45 mm de un armario eléctrico estándar.
Funciones y uso
- Versiones con interfaz RS485 integrada (ASCII + MODBUS/RTU esclavo) o con Ethernet (ASCII + MODBUS/TCP servidor).
- Soporte de un protocolo ASCII sencillo para la conexión a sistemas de control de medios o controladores IoT (p. ej. Node-RED, NodeJs, Python).
- Las versiones Ethernet admiten además MODBUS/RTU sobre Ethernet.
- Alimentación de amplio rango: 12–48 V CC.
Módulo LED específico
En este grupo de productos existe un módulo EA específico para controlar hasta 12 tiras LED con 12 salidas PWM. Las salidas se dividen en cuatro grupos; cada grupo dispone de su propia alimentación, lo que permite mezclar diferentes tiras LED en un mismo módulo. Son compatibles las tiras LED de ánodo común y tensiones de alimentación de hasta 60 V CC.
Configuración
El software gratuito RESIConfigurator está disponible para la parametrización y pruebas de los módulos EA. Cada producto se suministra con una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas.
Variantes de producto (selección)
- Interfaces EAs: RS485: ASCII + protocolo MODBUS/RTU esclavo
- Interfaces EAs: Ethernet: ASCII + protocolo MODBUS/TCP servidor
- EAs-tiras LED: 12x tiras LED – 4 grupos con 3 salidas PWM cada uno
Características / Especificaciones técnicas
- Nombre de la serie: EAs-LED strips
- Número de artículo (variante de referencia): RESI-4LED-SIO
- Tamaños: 4 TE, 8 TE, 12 TE (dependiendo del número de E/S)
- Montaje: Para corte de 45 mm en armario eléctrico estándar
- Alimentación del módulo: 12–48 V CC (entrada de amplio rango)
- Alimentación LED: Compatible con tiras LED de ánodo común hasta 60 V CC
- Salidas PWM: 12 salidas PWM, divididas en 4 grupos (cada grupo con alimentación separada)
- Interfaces/protocolos: RS485 (ASCII + MODBUS/RTU esclavo), Ethernet (ASCII + MODBUS/TCP servidor); Ethernet admite MODBUS/RTU sobre Ethernet
- Configuración: software RESIConfigurator; se suministra con lista de comandos ASCII y tabla de registros MODBUS
- Aplicaciones típicas: automatización de edificios, automatización industrial, infraestructuras
