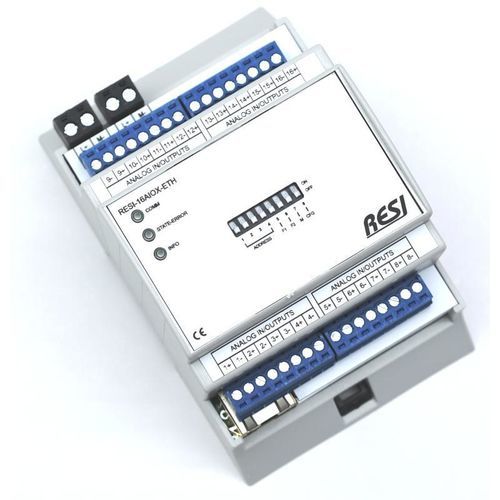

Módulo E/S analógico EAs-nur

digitalRS-485Modbus TCP

Descripción breve
Nuestros módulos EA están diseñados para aplicaciones en automatización de edificios, automatización industrial e infraestructuras. Disponibles en anchuras de 4, 8 o 12 TE según el número total de E/S, estos módulos analógicos encajan en cortes estándar de panel de 45 mm. Todos los módulos disponen de una fuente de alimentación de amplio rango de 12–48 VDC.

Versiones e interfaces

• Versión RS485: ASCII + MODBUS/RTU (esclavo)
• Versión Ethernet: ASCII + MODBUS/TCP (servidor). Los modelos Ethernet además soportan MODBUS/RTU sobre Ethernet.

Configuración
La parametrización y las pruebas se realizan con el software gratuito RESIConfigurator. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas.

Funciones analógicas (seleccionables por canal)

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Entrada de resistencia: 0–1 MΩ
• Entrada RTD/sensor de temperatura: PT100, PT1000, NI1000‑DIN43760
• Entrada digital: contacto seco o 24 VDC

Módulos / señales adicionales
También están disponibles módulos E/S analógicos clásicos para señales de −10 V a +10 V.

Módulos para sensores de temperatura
Los módulos EA para sensores de temperatura pueden leer la temperatura actual de hasta 8 sensores RTD. Las entradas de sensor admiten cableado de 2, 3 o 4 hilos; tipos compatibles: PT100, PT1000, NI100‑DIN43760.

Variantes disponibles (selección)

• Interfaces: RS485 (ASCII + MODBUS/RTU esclavo), Ethernet (ASCII + MODBUS/TCP servidor)
• Variantes analógicas EA: 4xAIOX (E/S analógicas universales), 8xAIOX, 16xAIOX
• Otras variantes: 12xAE (−10 V / +10 V), 12xAA (−10 V / +10 V), 8xRTD (varias opciones RTD)

Notas
Además de MODBUS, los módulos soportan un sencillo protocolo ASCII para la integración con sistemas de control multimedia o controladores IoT (p. ej. Node-RED, NodeJs, Python).

Datos técnicos / especificaciones

• Número de artículo: RESI-4AIOX-SIO
• Grupo de producto: EAs (solo EAs analógicos)
• Tamaños de carcasa: 4 TE, 8 TE o 12 TE (según número de E/S)
• Apto para corte de panel de 45 mm
• Alimentación: 12–48 VDC (amplio rango)
• Interfaces: RS485 (MODBUS/RTU esclavo), Ethernet (MODBUS/TCP servidor)
• Protocolos: MODBUS/RTU, MODBUS/TCP, ASCII
• Señales analógicas: 0/2–10 V, 0/4–20 mA, −10…+10 V (según tipo de módulo)
• Soporte RTD: PT100, PT1000, NI1000‑DIN43760 (2-/3-/4 hilos)
• Máx. canales RTD (en módulos RTD): hasta 8 sensores
• Configuración: RESIConfigurator + lista de comandos ASCII y tabla de registros MODBUS suministradas
• Precio (sin impuestos): 249,90 EUR
