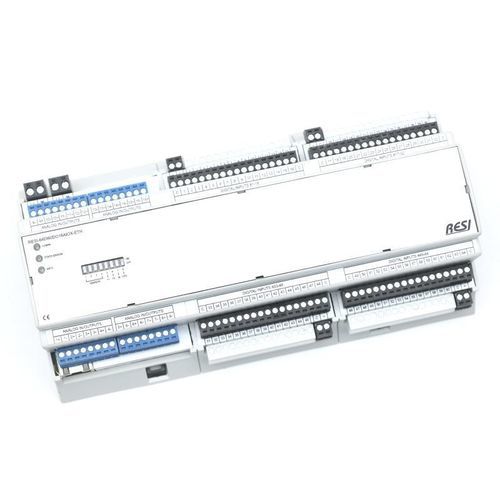

Módulo E/S analógico

digitalRS-485Ethernet

Descripción general
Los módulos IO RESI están diseñados para aplicaciones de automatización de edificios, automatización industrial e infraestructura. Disponibles en anchuras de 4, 8 o 12 MU, encajan en las perforaciones estándar de 45 mm de los cuadros eléctricos y en los armarios habituales. La gama incluye configuraciones mixtas de entradas digitales, E/S analógicas universales y salidas por relé para cubrir distintas necesidades de E/S.

Interfaces y protocolos
Se ofrecen dos variantes de interfaz:

• Interfaz RS485 con protocolo MODBUS/RTU Slave
• Interfaz Ethernet con protocolo MODBUS/TCP Server

Todos los módulos también disponen de un protocolo de comandos ASCII compacto para integración con sistemas de control multimedia o controladores IoT (Node-RED, NodeJs, Python). Las versiones Ethernet además soportan MODBUS/RTU sobre Ethernet cuando se requiere.

Configuración
Parametre y pruebe los módulos con el software gratuito RESIConfigurator. Cada unidad se entrega con una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas para una puesta en marcha rápida.

Tipos de E/S y funcionalidades
Este grupo de productos incluye módulos con:

• Entradas o salidas analógicas universales (configurables por canal)
• Entradas digitales
• Salidas relé para cargas AC o DC

Características de las E/S analógicas universales
Algunos módulos ofrecen E/S analógicas configurables por canal, permitiendo establecer cada canal como:

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Entrada de resistencia (0–1 MΩ)
• Entradas RTD: PT100, PT1000 o NI1000-DIN43760
• Entrada digital (contacto seco o 24 Vdc)

Entradas digitales y relés
Las entradas digitales aceptan señales DC de hasta 48 Vdc. Las salidas por relé son de tipo Form A (normalmente abiertas) con contactos AgSnO2, con una corriente máxima de hasta 6 A. Las tensiones conmutables dependen de la configuración: hasta 30 Vdc o hasta 250 Vac para circuitos AC.

Opciones / variantes

• Interfaz: RS485 (ASCII + MODBUS/RTU Slave) u Ethernet (ASCII + MODBUS/TCP Server)
• Variantes analógicas: 4xAIOX / 8xAIOX / 16xAIOX (E/S analógicas universales por canal: 0/2–10 V, 0/4–20 mA, RTD, DI)
• Combinaciones DI & relé: ejemplos incluyen 32xDI (≤48 Vdc) + 12xrelés (≤30 Vdc, ≤250 Vac, ≤6 A); disponibles otras combinaciones

Documentación entregada
Cada producto se suministra con una lista de comandos ASCII, una tabla de registros MODBUS y documentos adjuntos de catálogo/producto (páginas de catálogo, manuales y certificados) para facilitar la integración y certificación.

Especificaciones técnicas

• Familia de producto: RESI IO modules
• Anchos típicos: 4 MU, 8 MU o 12 MU
• Perforación: compatible con corte de 45 mm en armarios eléctricos
• Interfaces: RS485 (MODBUS/RTU Slave) o Ethernet (MODBUS/TCP)
• Protocolos: MODBUS/RTU, MODBUS/TCP, protocolo de comandos ASCII
• Alimentación: rango amplio 12–48 Vdc
• E/S analógicas por canal: configurables como 0/2–10 V, 0/4–20 mA, resistencia (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) o entrada digital (contacto seco / 24 Vdc)
• Entradas digitales: hasta 48 Vdc
• Salidas por relé: Form A (normalmente abiertas), contactos AgSnO2, hasta 6 A máx.; tensiones soportadas hasta 30 Vdc o 250 Vac según configuración
• Referencia ejemplo: RESI-32DI12RO4AIOX-SIO
• Precio típico (sin IVA): 484,50 EUR
• Software de configuración y test: RESIConfigurator
