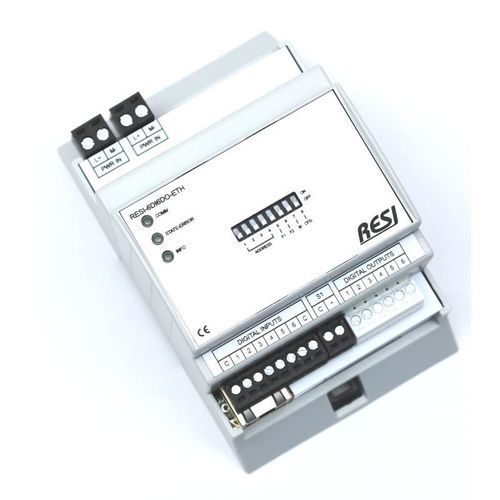

Módulo E/S digital

Modbus TCPModbusEthernet

Descripción general
Módulos E/S digitales modulares para automatización de edificios, automatización industrial e infraestructuras. Disponibles en 4 MU, 8 MU o 12 MU para adaptarse al recorte estándar de 45 mm del armario eléctrico; diseñados para instalaciones de cuadro compactas y despliegues de E/S escalables.

Interfaces y protocolos

• Interfaz RS485 con protocolo MODBUS/RTU esclavo
• Interfaz Ethernet con protocolo MODBUS/TCP servidor
• Todos los módulos admiten un protocolo ASCII sencillo (para sistemas de control de medios o controladores IoT que usan Node-RED, NodeJs o Python)
• Las versiones Ethernet también soportan MODBUS/RTU a través de Ethernet

Alimentación
Entrada de alimentación DC de amplia gama: 12–48 Vdc. Diseñado para entornos de alimentación industriales y redes DC.

Entradas y salidas digitales

• Entradas digitales: para señales DC hasta 48 Vdc
• Salidas digitales: para señales DC hasta 30 Vdc
• Grupos de salidas independientes permiten tensiones de salida mixtas en un mismo módulo (p. ej. 12 Vdc y 24 Vdc)
• Protección de salidas y funciones de diagnóstico (según tipo de módulo): detección de sobretemperatura, detección de cortocircuito, detección de cable abierto, detección de sobrecorriente; salidas protegidas contra cortocircuitos

Configuraciones de módulos disponibles (ejemplos de opciones de producto)

• 6xDI + 6xDO (≤30 Vdc, ≤700 mA)
• 12xDI + 12xDO (≤30 Vdc, ≤700 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤350 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤700 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤350 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤700 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤350 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤700 mA)
• 76xDI + 72xDO (≤30 Vdc, ≤700 mA)

Cómo configurar
Use RESIConfigurator (software gratuito) para parametrizar y probar los módulos E/S. Cada producto incluye una lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas para la integración y puesta en servicio.

Especificaciones técnicas

• Nombre de la serie: IOs-digital INs+OUTs
• Formatos: 4 MU, 8 MU, 12 MU (se adapta al recorte de 45 mm)
• Alimentación: 12 - 48 Vdc
• Interfaces: RS485 (MODBUS/RTU esclavo), Ethernet (MODBUS/TCP servidor); protocolo ASCII soportado
• Clasificación DI: señales DC hasta 48 Vdc
• Clasificación DO: señales DC hasta 30 Vdc
• Corriente de salida por canal: variantes hasta 700 mA (con diagnóstico ampliado) o 350 mA (variantes económicas RESI-Lxxx)
• Diagnósticos (para módulos de 700 mA): sobrecarga térmica, cortocircuito, cable abierto, sobrecorriente; salidas protegidas contra cortocircuitos
• Variantes modulares disponibles desde pequeño (6 DI / 6 DO) hasta grande (hasta 76 DI / 72 DO)
• Ejemplo de referencia: RESI-6DI6DO-SIO
