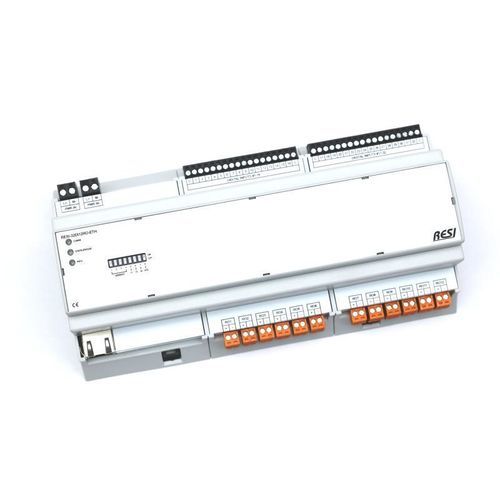

Módulo E/S digital

ModbusEthernetRS-485

Descripción del producto
Los módulos EAs están diseñados para aplicaciones de automatización de edificios, automatización industrial e infraestructuras. Disponibles en 4, 8 o 12 TE según el número de E/S, estos módulos IO encajan en recortes estándar de 45 mm y en armarios de control estándar.

Se suministran dos variantes de interfaz para cada módulo EAs: una con RS485 integrado (MODBUS/RTU esclavo) y otra con Ethernet (MODBUS/TCP). Todos los módulos también soportan un protocolo ASCII simple para integración en sistemas de control multimedia o controladores IoT (p. ej. Node-RED, NodeJs, Python). Las versiones Ethernet admiten además MODBUS/RTU sobre Ethernet. Todos los módulos disponen de una alimentación de amplio rango 12–48 VDC.

Configuración
Utilice el software gratuito RESIConfigurator para parametrizar y probar los módulos EAs. Cada producto se entrega con una lista completa de comandos ASCII y un mapa de registros MODBUS con explicaciones detalladas.

Variantes de producto / Configuraciones

• Interfaces (interfaces EAs)
  • RS485: ASCII + protocolo MODBUS/RTU esclavo
  • Ethernet: ASCII + protocolo servidor MODBUS/TCP
• EAs-DEs + Relés (Ejemplos de configuraciones seleccionables)
  • 10xRE (≤250Vac/dc) + 8xRelés (≤30Vdc, ≤250Vac, ≤6A)
  • 20xRE (≤250Vac/dc) + 16xRelés (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 12xRelés (≤30Vdc, ≤250Vac, ≤6A)
  • 32xDE (≤48Vdc) + 24xRelés (≤30Vdc, ≤250Vac, ≤6A)
  • 44xDE (≤48Vdc) + 12xDA (≤30Vdc, ≤700mA) + 24xRelés (≤30Vdc, ≤250Vac, ≤6A)
  • 16xDE (≤48Vdc) + 8xRelés de potencia (Forma A, ≤30Vdc, ≤250Vdc, ≤16A, ≤220µF)
  • 7xRE (≤250Vac/dc) + 5xRelés de estado sólido (≤250Vac/dc, ≤1A)
  • 7xRE (≤250Vac/dc) + 5xRelés de estado sólido (≤60Vac/dc, ≤3A)
  • 7xRE (≤250Vac/dc) + 5xRelés de estado sólido (≤60Vac/dc, ≤6A)
  • 14xRE (≤250Vac/dc) + 10xRelés de estado sólido (≤250Vac/dc, ≤1A)
  • 14xRE (≤250Vac/dc) + 10xRelés de estado sólido (≤60Vac/dc, ≤3A)
  • 14xRE (≤250Vac/dc) + 10xRelés de estado sólido (≤60Vac/dc, ≤6A)

Observaciones funcionales

• Entradas digitales: tipos para señales DC hasta 48 Vdc y para señales AC/DC entre 12 y 250 V (AC/DC).
• Relés: versiones con corrientes máximas de conmutación de 6 A o 8 A; relés de potencia específicos para cargas capacitivas (hasta 16 A, ≤220 µF).
• Material de contacto de los relés mecánicos: AgSnO2.
• Contactos de relé: algunos módulos con alimentación común, relés conmutadores (Forma C) o contactos normalmente abiertos/cerrados (Forma A).
• Relés de estado sólido (Forma A) disponibles, p. ej. 250 Vac/dc ≤ 1 A o 60 Vac/dc ≤ 3 A / ≤ 6 A.

Características / Especificaciones técnicas

• Serie: EAs
• N.º de artículo (referencia de ejemplo en la página): RESI-10RI8RO-SIO
• Tamaños de carcasa: 4 TE, 8 TE, 12 TE (según número de E/S)
• Dimensiones de montaje: apto para recorte estándar de 45 mm en armario de control
• Alimentación: 12–48 VDC (rango amplio)
• Interfaces: RS485 (MODBUS/RTU esclavo), Ethernet (MODBUS/TCP)
• Protocolos: MODBUS/RTU, MODBUS/TCP, protocolo ASCII
• Entradas digitales: DC hasta 48 Vdc; AC/DC 12–250 V
• Mecánica de relés: variantes 6 A / 8 A; relés de potencia Forma A hasta 16 A (hasta 220 µF)
• Material de contacto: AgSnO2
• Opciones: Relés de estado sólido en distintas tensiones/corrientes
