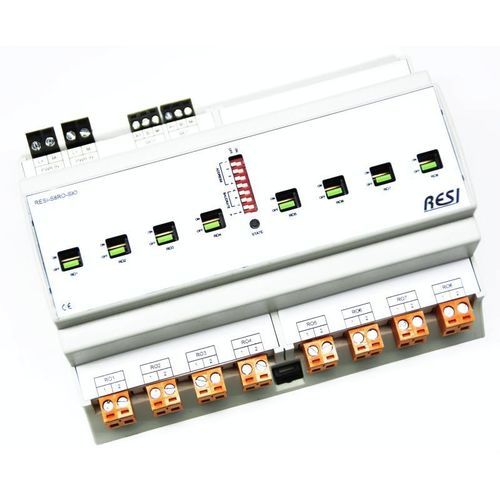

Módulo E/S digital

EthernetModbus RTUModbus TCP

Descripción general
Módulos E/S para automatización de edificios, control industrial e infraestructura. Disponibles en 4MU, 8MU o 12MU para montaje en hueco de cuadro de 45 mm. Estos modelos ofrecen salidas únicamente por relés con recuentos de canales configurables según las necesidades de conmutación y control.

Interfaces y protocolos

• Interfaz RS485 con protocolo MODBUS/RTU esclavo
• Interfaz Ethernet con protocolo MODBUS/TCP servidor (las versiones Ethernet también soportan MODBUS/RTU vía Ethernet)
• Protocolo ASCII simple para integración con sistemas de control de medios e IoT (Node-RED, NodeJs, Python)

Alimentación
Rango de entrada DC: 12–48 Vdc.

Configuraciones de relés/salidas disponibles

• 8x relés de cambio (Form C) – ≤30 Vdc, ≤250 Vdc, ≤8 A
• 8x relés (Form A, normalmente abiertos) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 12x relés (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 16x relés (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 24x relés (Form A) – ≤30 Vdc, ≤250 Vdc, ≤6 A
• 8x relés de potencia (Form A) – ≤30 Vdc, ≤250 Vdc, ≤16 A, admite carga capacitiva hasta 220 µF (módulo especial para conmutación de iluminación)
• Variantes de relés de estado sólido (Form A): 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A; múltiples recuentos de canales disponibles (p. ej. 10x SSR, 20x SSR)

Tecnología de relés y opciones
Los relés mecánicos emplean material de contacto AgSnO2. Algunos módulos comparten alimentación común. Las formas de contacto incluyen Form C (conmutador) y Form A (normalmente abierto). Las versiones con relés de estado sólido están disponibles en varias clases de corriente y tensión para conmutación silenciosa y ciclos elevados.

Configuración y documentación
Soporte mediante el software RESIConfigurator para parametrización y pruebas. Cada unidad se entrega con la lista completa de comandos ASCII y una tabla de registros MODBUS con explicaciones detalladas para facilitar la integración y validación.

Especificaciones técnicas

• Familia de producto: módulos E/S con salidas por relés (AC/DC)
• Tamaños de módulo: 4MU, 8MU o 12MU; se adapta a corte de cuadro de 45 mm
• Interfaces: RS485 (MODBUS/RTU esclavo); Ethernet (MODBUS/TCP servidor, MODBUS/RTU vía Ethernet)
• Protocolos: MODBUS/TCP, MODBUS/RTU, protocolo de comandos ASCII
• Alimentación: 12–48 Vdc
• Material de contactos: AgSnO2
• Formas de relés: Form A (NO), Form C (conmutador)
• Clasificaciones típicas: relés mecánicos hasta 8 A; relés de potencia hasta 16 A con gestión de carga capacitiva hasta 220 µF
• Opciones SSR: 250 Vac/dc ≤1 A; 60 Vac/dc ≤3 A; 60 Vac/dc ≤6 A
• Herramienta de configuración: RESIConfigurator (software)
