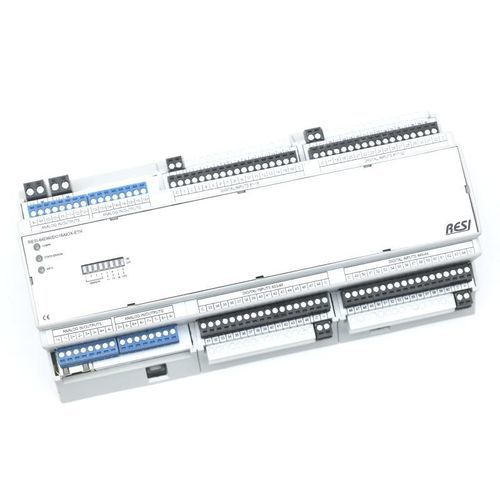

Módulo E/S analógico

digitalModbusEthernet

Descripción general
Nuestros módulos EA están diseñados para aplicaciones de automatización de edificios, automatización industrial e infraestructuras. Con anchos de 4, 8 o 12 TE (según el número total de E/S), estos módulos de E/S se adaptan a cualquier armario de control y son compatibles con el corte de 45 mm de las carcasas estándar.

Protocolos e interfaces
Interfaces y protocolos compatibles:

• RS485: ASCII + MODBUS/RTU (Slave)
• Ethernet: ASCII + MODBUS/TCP (Server) y MODBUS/RTU over Ethernet

Configuración
El software gratuito RESIConfigurator está disponible para la puesta en servicio y parametrización. Cada producto incluye una lista completa de comandos ASCII y un mapa de registros MODBUS con explicaciones detalladas.

Funciones analógicas y digitales (familia de productos)
La gama incluye módulos EA con entradas digitales, salidas digitales y entradas o salidas analógicas universales. Los módulos principales permiten seleccionar una función diferente por canal (específica por canal):

• Entrada analógica: 0/2–10 V o 0/4–20 mA
• Salida analógica: 0/2–10 V o 0/4–20 mA
• Entrada de resistencia: 0–1 MΩ
• Entradas RTD: PT100, PT1000, NI1000 (DIN43760)
• Entrada digital: contacto seco o 24 V DC

E/S digitales y salidas
Las entradas digitales están diseñadas para señales DC de hasta 48 V DC. Las salidas digitales están calificadas para señales DC de hasta 30 V. Los módulos de E/S ofrecen grupos de salidas con alimentación propia (por ejemplo salidas combinadas de 12 V y 24 V en un mismo módulo).

Diagnóstico y capacidad de corriente
Los módulos EA con hasta 700 mA de corriente de salida por canal proporcionan amplias funciones de diagnóstico (detección de sobrecarga térmica, cortocircuito, línea abierta, situaciones de sobrecorriente). Las salidas son a prueba de cortocircuitos. Los productos RESI-Lxxx ofrecen hasta 350 mA por canal con menos funciones de diagnóstico y un coste inferior.

Variantes / configuraciones seleccionables
Opciones de ejemplo (extracto):

• Interfaces EAs: RS485: protocolo ASCII+MODBUS/RTU Slave o Ethernet: protocolo ASCII+MODBUS/TCP Server
• EAs analógico: 4xAIOX, 8xAIOX, 16xAIOX (entradas o salidas analógicas universales: 0/2–10 V, 0/4–20 mA, RTD, DI)
• EAs digital: p.ej. 6xDE+6xDA (≤30 V DC, ≤700 mA) — otras combinaciones: 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA, etc.

Integración / Uso
Los módulos pueden integrarse con sistemas de control multimedia o controladores IoT mediante Node-RED, NodeJs o Python. Alimentación de amplio rango: 12–48 V DC.

Características / Especificaciones técnicas

• Serie de producto: Módulos EA (EAs)
• Montaje: apto para corte de 45 mm en carcasas estándar
• Anchos: 4 TE, 8 TE o 12 TE (según recuento de E/S)
• Interfaces: RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Protocolos: ASCII, MODBUS/RTU, MODBUS/TCP
• Funciones analógicas: E/S 0/2–10 V, 0/4–20 mA; RTD: PT100, PT1000, NI1000 (DIN43760); entrada de resistencia 0–1 MΩ
• Entradas digitales: hasta 48 V DC
• Salidas digitales: hasta 30 V DC
• Corriente de salida máx. (módulos principales): hasta 700 mA por canal
• Corriente de salida máx. (productos RESI-Lxxx): 350 mA por canal
• Funciones de diagnóstico: sobrecarga térmica, cortocircuito, línea abierta, detección de sobrecorriente
• Tensión de alimentación: 12–48 V DC (rango amplio)
• Configurables vía: RESIConfigurator; lista de comandos ASCII y mapa de registros MODBUS proporcionados
