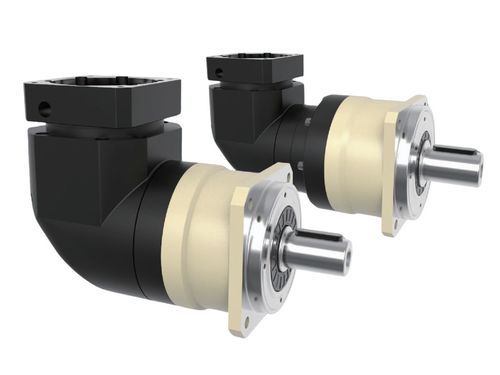

Reenvío angular 90° MYBR series

angularcompactode juego angular reducido

Introducción
La serie HONPINE MYBR de reductores planetarios de precisión en ángulo recto está diseñada para aplicaciones de automatización industrial que requieren instalación compacta, relaciones de reducción flexibles y transmisión de par fiable a 90°. Disponible en cinco tamaños (60–180 mm), cubre relaciones de 3:1 a 200:1 y pares de salida nominal típicos referenciados entre 40 N·m y 650 N·m, según modelo y relación.

Características clave

• Diseño compacto de 90° para instalaciones con espacio limitado.
• Cinco tamaños: MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Configuraciones de una o dos etapas para cubrir amplia gama de relaciones (3:1–200:1).
• Juego ultra-preciso: ≤6 min de arco (una etapa P0), ≤9 min de arco (dos etapas P0).
• Alta eficiencia de transmisión: hasta ≤95% en muchas relaciones de una etapa (≤92% en algunas combinaciones de dos etapas/relaciones altas).
• Clase de protección IP65 y lubricación de fábrica con grasa sintética.

Gama de modelos

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Especificaciones (resumen)

• Par de salida nominal (típico): referenciado 40 N·m a 650 N·m (varía según modelo/relación); par máximo hasta ~3× el nominal (dependiente del modelo).
• Velocidad de entrada nominal: MYBR060 hasta 5 000 rpm; MYBR090/MYBR115 hasta 4 000 rpm; MYBR142/MYBR180 hasta 3 000 rpm. Velocidades máximas: MYBR060 10 000 rpm; MYBR090/115 8 000 rpm; MYBR142/180 6 000 rpm.
• Rigidez torsional (ejemplos): MYBR060 ≈7 N·m/min arco; MYBR090 ≈14; MYBR115 ≈25; MYBR142 ≈50; MYBR180 ≈145.
• Cargas admisibles (ejemplos): cargas radiales ≈1 530–14 500 N; cargas axiales ≈630–7 250 N (según modelo).
• Vida útil (valor de diseño típico): ≈20 000 h (dependiente de la aplicación).
• Peso (ejemplos): una etapa MYBR060 ≈2,1 kg → MYBR180 ≈51 kg; dos etapas hasta ≈54 kg.
• Temperatura de funcionamiento: -10℃ a +90℃. Nivel de ruido (n₁ = 3000 rpm): típ. ≤63–72 dB según tamaño.

Características técnicas

• Serie: HONPINE MYBR.
• Diseño: reductor planetario de precisión, ángulo recto 90°, disponible en 1 o 2 etapas.
• Lubricación: grasa sintética suministrada de fábrica.
• Protección: IP65.
• Aplicaciones: máquinas de embalaje, sistemas de transporte, equipos de montaje, manipulación de materiales y otros sistemas de automatización industrial que requieran un reductor de ángulo recto compacto y preciso.
