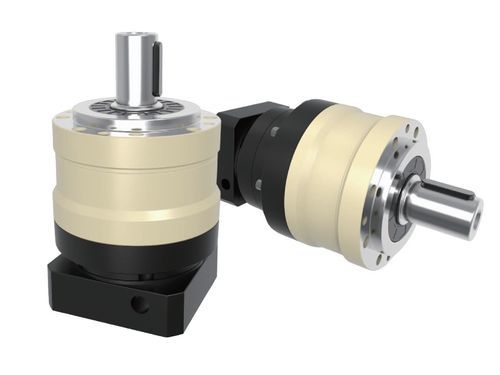

Servorreductor planetario MYB-E seriescoaxialde eje de salida verticalcon eje hueco
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje macizo, con eje hueco, de eje de salida vertical, brida para robot
- Par
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaje
- de montaje en brida, patas, pendular
- Estructura
- compacto, con brida
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de alto par, de bajo juego, de precisión, de alta precisión, de gran rigidez, de alta eficacia, de alto rendimiento, sin mantenimiento, silencioso, de alta velocidad, para grandes cargas, sin contragolpe, de alta capacidad
- Aplicaciones
- para servomotor, para productos farmacéuticos, para mesa rotativa, para dispositivos médicos, para eje, para transmisión marina, para aplicaciones industriales, para la industria agroalimentaria, para textiles, para máquina herramienta, máquina, para automatismo, para máquinas, para vehículos, para cargas pesadas, para robots, para máquina de corte, para aplicaciones aeronáuticas
- Otras características
- IP65
- Velocidad de rotación
Mín.: 2.000 rpm
(12.566,3706 rad.min-1)Máx.: 10.000 rpm
(62.831,8531 rad.min-1)- Juego
Mín.: 0 rad
Máx.: 0 rad
- Relación de reducción
Mín.: 3 unit
Máx.: 100 unit
- Peso
Mín.: 1,3 kg
(2,87 lb)Máx.: 60 kg
(132,28 lb)
Descripción
Introducción
La serie HONPINE MYB-E de reductores planetarios de precisión está diseñada para maquinaria industrial mediana y grande que requiere alto par, posicionamiento preciso y funcionamiento continuo. Disponible en seis diámetros de carcasa (70–235 mm), cubre relaciones de 3:1 a 100:1 y par nominal de salida de 40 N·m a 2000 N·m. Su diseño aporta elevada rigidez torsional, resistencia a impactos y transmisión de par eficiente.
Características
Aplicaciones
Indicada para sistemas servo y de control de movimiento; se emplea en maquinaria de embalaje, sistemas transportadores, equipos de carpintería, manipulación de materiales y automatización industrial donde se requiere transmisión de par fiable y repetible.
Especificaciones (extracto de tabla, fila por fila)
Especificaciones | Unidad | Etapas | Relación de transmisión¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Par de salida nominal T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Par de salida máximo T₂B | N·m | 12 | 3~100 | 3 × par de salida nominal (todas las tallas)
Velocidad de entrada nominal n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Velocidad de entrada máxima n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Holgura | arcmin | 1/2 | 3~10 / 12~100 | 1 etapa ≤5 ; 2 etapas ≤7
Rigidez torsional | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Carga radial admisible F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Carga axial admisible F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Carga axial admisible F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Vida útil | h | 12 | 3~100 | 20,000* (valor indicativo)
Eficiencia η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Peso | kg | 1/2 | 3~10 / 12~100 | Ver valores por modelo en la tabla
Temperatura de funcionamiento | ℃ | 12 | 3~100 | -10℃ ~ +90℃
Lubricación | | 12 | 3~100 | Grasa sintética
Clase de protección | | 12 | 3~100 | IP65
Posición de montaje | | 12 | 3~100 | Orientación de montaje (versátil)
Nivel sonoro (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Características / especificaciones técnicas
La serie HONPINE MYB-E de reductores planetarios de precisión está diseñada para maquinaria industrial mediana y grande que requiere alto par, posicionamiento preciso y funcionamiento continuo. Disponible en seis diámetros de carcasa (70–235 mm), cubre relaciones de 3:1 a 100:1 y par nominal de salida de 40 N·m a 2000 N·m. Su diseño aporta elevada rigidez torsional, resistencia a impactos y transmisión de par eficiente.
Características
- Holgura: ≤5 arcmin (una etapa); ≤7 arcmin (dos etapas)
- Alta rigidez torsional y resistencia a impactos
- Movimiento suave y posicionamiento preciso, adecuado para sistemas servo
- Alta eficiencia: ≥97% (3–10:1); ≥94% (12–100:1)
- Protección IP65 y lubricación con grasa sintética
Aplicaciones
Indicada para sistemas servo y de control de movimiento; se emplea en maquinaria de embalaje, sistemas transportadores, equipos de carpintería, manipulación de materiales y automatización industrial donde se requiere transmisión de par fiable y repetible.
Especificaciones (extracto de tabla, fila por fila)
Especificaciones | Unidad | Etapas | Relación de transmisión¹ | MYB-E070 | MYB-E090 | MYB-E120 | MYB-E155 | MYB-E205 | MYB-E235
Par de salida nominal T₂N | N·m | 1 | 3 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 1 | 4 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 1 | 5 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 1 | 6 | 55 | 150 | 310 | 600 | - | -
| N·m | 1 | 7 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 1 | 8 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 1 | 10 | 40 | 100 | 230 | 450 | 520 | 1,220
| N·m | 2 | 12 | 55 | 130 | 208 | 342 | - | -
| N·m | 2 | 15 | 55 | 130 | 208 | 342 | 588 | 1,140
| N·m | 2 | 20 | 50 | 140 | 290 | 542 | 1,050 | 1,700
| N·m | 2 | 25 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 30 | 50 | 130 | 208 | 342 | 1,200 | 2,000
| N·m | 2 | 35 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 40 | 50 | 140 | 290 | 542 | 1,200 | 2,000
| N·m | 2 | 50 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| N·m | 2 | 60 | 55 | 150 | 310 | 600 | - | -
| N·m | 2 | 70 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| N·m | 2 | 80 | 45 | 120 | 260 | 500 | 1,000 | 1,600
| N·m | 2 | 100 | 40 | 100 | 230 | 450 | 520 | 1,220
Par de salida máximo T₂B | N·m | 12 | 3~100 | 3 × par de salida nominal (todas las tallas)
Velocidad de entrada nominal n₁ | rpm | 12 | 3~100 | MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Velocidad de entrada máxima n₁B | rpm | 12 | 3~100 | MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Holgura | arcmin | 1/2 | 3~10 / 12~100 | 1 etapa ≤5 ; 2 etapas ≤7
Rigidez torsional | N·m/arcmin | 12 | 3~100 | MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Carga radial admisible F₂rB² | N | 12 | 3~100 | MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Carga axial admisible F₂a1B² | N | 12 | 3~100 | MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Carga axial admisible F₂a2B² | N | 12 | 3~100 | MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Vida útil | h | 12 | 3~100 | 20,000* (valor indicativo)
Eficiencia η | % | 1/2 | 3~10 / 12~100 | ≥97% (3~10) ; ≥94% (12~100)
Peso | kg | 1/2 | 3~10 / 12~100 | Ver valores por modelo en la tabla
Temperatura de funcionamiento | ℃ | 12 | 3~100 | -10℃ ~ +90℃
Lubricación | | 12 | 3~100 | Grasa sintética
Clase de protección | | 12 | 3~100 | IP65
Posición de montaje | | 12 | 3~100 | Orientación de montaje (versátil)
Nivel sonoro (n₁ = 3000 rpm) | dB | 12 | 3~100 | MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70
Características / especificaciones técnicas
- Serie: MYB-E
- Tamaños de carcasa: 70 / 90 / 120 / 155 / 205 / 235 mm
- Relaciones: 3:1 a 100:1
- Par nominal: 40–2,000 N·m
- Máx. par: hasta 3× el nominal
- Holgura: ≤5' (1 etapa), ≤7' (2 etapas)
- Eficiencia elevada y apto para sistemas servo
- Protección IP65, lubricación con grasa sintética
- Rango de temperatura de trabajo: -10℃ a +90℃
