Reductor planetario MYD series
coaxialde ejes paraleloscon eje hueco

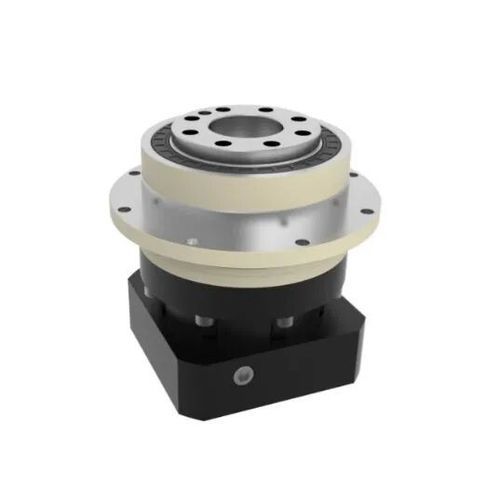

Reductor planetario - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de ejes paralelos / con eje hueco
Reductor planetario - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de ejes paralelos / con eje hueco
Reductor planetario - MYD series - Suzhou Honpine Precision Industry Co., Ltd. - coaxial / de ejes paralelos / con eje hueco - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetario
Orientación de los ejes
coaxial, de ejes paralelos
Tipo de eje
con eje hueco, con eje macizo, brida para robot
Par
200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
Montaje
de montaje en brida, pendular, patas
Estructura
con brida, modular, hueco, en miniatura
Número de etapas
monoetapa, de 2 etapas
Rendimiento
de alta eficacia, de precisión, de alto rendimiento, sin contragolpe, silencioso, de alto par, de bajo juego, para grandes cargas, de gran rigidez, de alta capacidad, sin mantenimiento, de alta potencia, de alta velocidad
Aplicaciones
para aerogenerador, para la robótica, para transmisión marina, para servomotor, para aplicaciones industriales, para aplicaciones de trituración, para torno, para turbina hidráulica, para bobinadora, para generador, para aplicaciones teleféricas, para secador Yankee, para la industria del caucho, para escalera mecánica, para automatismo, para laminador en caliente reversible, para cable y tubo, para máquina de papel, para motor térmico, para transportador de oruga, para transportador, para maquinaria, para mezclador, para aireador, para soplador, para motor eléctrico, máquina, para aplicaciones de elevación, de herramientas, para sombrilla de gran tamaño, para excavadora, para puerta, para gas, para máquina de corte, para la industria metalúrgica, para equipos de telecomunicaciones, para equipos mineros, para trefiladora de cables, de mando, para máquina herramienta, para variador, para edificio, para antena, de trituración, para aplicaciones marinas, para aplicaciones mineras, para la industria del azúcar, para máquina de medición tridimensional, para sistema de elevación, para prensa de inyección, para la industria química, para entornos difíciles, para aplicaciones aeronáuticas, para válvula de mariposa, para motor eléctrico DC, para elevadores de cangilón, para equipamiento electrónico, para la industria papelera, para equipo de manutención, para grúas, para agitador, para motor paso a paso, para máquina de alimentos, para la industria del plástico, para ajuste en altura de puesto de trabajo, para bomba, para molino, para la industria del cemento, doble, para cuba de clarificación, para la industria agroalimentaria, para cargas pesadas, para chigre, para vehículos, de perfiles, para barriles, para ajuste de nivel de mobiliario, para aplicaciones láser, para productos farmacéuticos, para molino vertical, para curvadora y enderezadora, para centrífuga, para la fabricación de neumáticos, para extrusor, para pantalla de protección solar de gran tamaño, para actuador, para instalación de tratamiento de aguas residuales, para máquina de impresión, para ajuste de nivel de puesto de trabajo sentado/de pie, para tuberías, para reactor químico, para acoplamiento de motor, para generación de energía, de articulación, para mesa rotatoria, para hidropulper, para torre de refrigeración, para textiles, para AGV, para dispositivos médicos, para la industria petroquímica, para cintas transportadoras, para condensador, para transportador, para máquina de soldadura, para aplicaciones automovilísticas, para eje de transmisión, para prensa de rodillos, para rotación, para máquina de embalaje, para rueda, para tren de laminación, para accionamiento piñón-cremallera, para funcionamiento continuo, para carro, para ascensor
Otras características
de transmisión mecánica, de alta calidad, a medida, con adaptador de motor, IP65
Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Juego

Mín.: 0 rad

Máx.: 0 rad

Relación de reducción

Mín.: 4 unit

Máx.: 100 unit

Peso

Mín.: 0,7 kg
(1,54 lb)

Máx.: 70,4 kg
(155,21 lb)

Descripción

Introducción
El reductor planetario de precisión HONPINE MYD Series incorpora un diseño de salida con brida de alta rigidez para aplicaciones de control de movimiento que exigen precisión de posicionamiento, alta transmisión de par y fiabilidad a largo plazo. Disponible en siete tamaños de carcasa (47 mm–255 mm) y una amplia gama de relaciones de reducción, es apto para robots industriales, máquinas CNC, líneas automatizadas y equipos de procesamiento láser.

Descripción funcional
El juego ultrabajo y la alta rigidez torsional proporcionan excelente repetibilidad y movimiento suave y preciso. Juego P0 en una etapa ≤1 min de arco; P0 en dos etapas ≤3 min de arco. Configuraciones para servomotores y articulaciones robóticas con par nominal de salida de 14 N·m a 2000 N·m y par máximo hasta 3× el nominal.

Resumen de especificaciones (datos clave)
  • Serie: HONPINE MYD Series
  • Tamaños: MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 mm)
  • Rango de relaciones: 4:1–100:1
  • Par nominal de salida: 14 N·m–2000 N·m (según modelo)
  • Par máximo de salida: hasta 3× el nominal
  • Velocidad de entrada nominal: típ. hasta 5.000 rpm para las carcasa pequeñas; menor en las grandes
  • Velocidad máxima de entrada: hasta 10.000 rpm (según modelo)
  • Niveles de holgura: P0 ≤1' (una etapa); ≤3' (dos etapas). P1/P2 disponibles por modelo
  • Eficiencia: una etapa ≥97 %; configuraciones comunes de dos etapas ≥94 %
  • Temperatura de funcionamiento: -10 °C a +90 °C
  • Lubricación: grasa sintética (llenado de fábrica)
  • Clase de protección: IP65
  • Pesos típicos (1 etapa): 0,7 kg–56,1 kg; (2 etapas): 1,0 kg–70,4 kg
  • Nivel de ruido (n1 = 3000 rpm): aprox. ≤56 dB a ≤70 dB según tamaño


Modelos y selección
Los modelos MYD047–MYD255 cubren el rango completo de par y relaciones; consulte la tabla de especificaciones detallada en la página del producto para rigidez torsional por modelo, cargas admisibles, momento de flexión y valores exactos de velocidad/torque.

Aplicaciones
  • Robots industriales (articulaciones, ejes)
  • Máquinas herramienta CNC (ejes de alta precisión)
  • Líneas de producción automatizadas
  • Procesado láser y equipos de fabricación de precisión
