Servorreductor planetario MYBR-E seriesangularcoaxialde eje de salida vertical
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario
- Orientación de los ejes
- coaxial, angular
- Tipo de eje
- con eje macizo, de eje de salida vertical, brida para robot
- Par
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaje
- de montaje en brida, patas, pendular
- Estructura
- compacto, con brida
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de precisión, de bajo juego, de alto par, de gran rigidez, de alta eficacia, de alto rendimiento, sin mantenimiento, silencioso, de alta velocidad, de alta capacidad, para grandes cargas
- Aplicaciones
- máquina, para servomotor, para dispositivos médicos, para transportador, para eje, para transmisión marina, para mesa rotativa, para aplicaciones industriales, para la industria agroalimentaria, para máquina herramienta, para automatismo, para robots, para máquina de corte, para máquinas, para cargas pesadas, para aplicaciones aeronáuticas, para vehículos
- Otras características
- de alta calidad, a medida, con pata, autoalineante
Descripción
Introducción

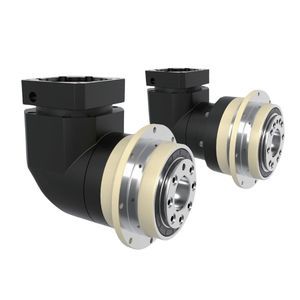

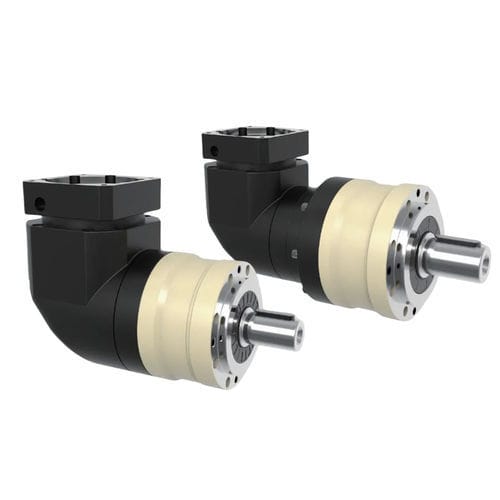

El reductor planetario en ángulo recto (90°) HONPINE MYBR-E está diseñado para maquinaria industrial de tamaño medio a grande que requiere alto par de salida, amplias relaciones de reducción y montaje compacto. Disponible en seis tamaños de carcasa (MYBR-E070 a MYBR-E155), ofrece relaciones de 3:1 a 200:1 y par nominal de salida de 40 N·m a 2000 N·m para aplicaciones con servomotores de cargas ligeras a pesadas.
Diseño y prestaciones
La configuración compacta a 90° maximiza las opciones de instalación y proporciona alta eficiencia de transmisión, juego controlado (≤6 min de arco en una etapa; ≤9 min en dos etapas), rigidez torsional definida y vida útil prolongada. Las velocidades de entrada nominales y máximas varían según la carcasa (ej. MYBR-E070: nominal hasta 5.000 rpm, máxima 10.000 rpm). Eficiencia: hasta 95% (una etapa) y hasta 92% (dos etapas).
Especificaciones (seleccionadas)
Aplicaciones
Selección de modelo y observaciones
Seleccione tamaño y relación en función del par requerido, el momento de inercia (J1), las cargas radiales/axiales admisibles y la velocidad de entrada. Para cargas dinámicas o picos, verifique el par máximo (hasta 3× T₂N) y los límites de velocidad por carcasa. Consulte las hojas de datos de HONPINE o el servicio técnico para dimensiones, valores de inercia detallados y opciones de montaje.
El reductor planetario en ángulo recto (90°) HONPINE MYBR-E está diseñado para maquinaria industrial de tamaño medio a grande que requiere alto par de salida, amplias relaciones de reducción y montaje compacto. Disponible en seis tamaños de carcasa (MYBR-E070 a MYBR-E155), ofrece relaciones de 3:1 a 200:1 y par nominal de salida de 40 N·m a 2000 N·m para aplicaciones con servomotores de cargas ligeras a pesadas.
Diseño y prestaciones
La configuración compacta a 90° maximiza las opciones de instalación y proporciona alta eficiencia de transmisión, juego controlado (≤6 min de arco en una etapa; ≤9 min en dos etapas), rigidez torsional definida y vida útil prolongada. Las velocidades de entrada nominales y máximas varían según la carcasa (ej. MYBR-E070: nominal hasta 5.000 rpm, máxima 10.000 rpm). Eficiencia: hasta 95% (una etapa) y hasta 92% (dos etapas).
Especificaciones (seleccionadas)
- Tamaños: seis tamaños de 70 mm a 155 mm (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155, etc.)
- Relaciones de reducción: 3:1 a 200:1 (configuraciones de 1 y 2 etapas)
- Par nominal de salida T₂N: aprox. 40–2000 N·m según tamaño y relación
- Par máximo de salida T₂B: hasta 3 × T₂N (según modelo/relación)
- Rigidez torsional (ejemplos): MYBR-E070: 7 N·m/arcmin; MYBR-E090: 14; MYBR-E120: 25; MYBR-E155: 50
- Cargas admisibles (ejemplos): carga radial hasta 9.400 N (MYBR-E155); cargas axiales indicadas por tamaño
- Temperatura de funcionamiento: −10 °C a +90 °C; grado de protección: IP65; lubricación: grasa sintética
- Nivel de ruido (n₁ = 3000 rpm): ≤63–70 dB según tamaño
Aplicaciones
- Maquinaria de embalaje
- Sistemas de transporte y manipulación de materiales
- Máquinas para trabajar la madera
- Automatización industrial y equipos servo
Selección de modelo y observaciones
Seleccione tamaño y relación en función del par requerido, el momento de inercia (J1), las cargas radiales/axiales admisibles y la velocidad de entrada. Para cargas dinámicas o picos, verifique el par máximo (hasta 3× T₂N) y los límites de velocidad por carcasa. Consulte las hojas de datos de HONPINE o el servicio técnico para dimensiones, valores de inercia detallados y opciones de montaje.
