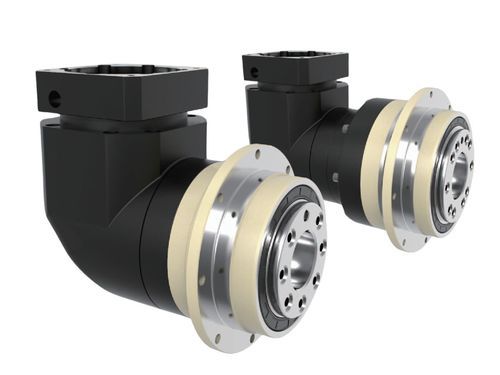

Reductor planetario MYDR seriescoaxialangularde ejes paralelos
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario
- Orientación de los ejes
- coaxial, angular, de ejes paralelos
- Tipo de eje
- con eje hueco, con eje macizo, de eje estriado, eje piñón, de eje de salida vertical, brida para robot, multiaxial
- Par
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montaje
- de montaje en brida, pendular, patas
- Estructura
- compacto, con brida, hueco
- Número de etapas
- monoetapa, de 2 etapas
- Rendimiento
- de alta eficacia, de precisión, de alto rendimiento, silencioso, de alto par, de bajo juego, sin contragolpe, para grandes cargas, de gran rigidez, sin mantenimiento, de alta potencia, de alta capacidad, de alta velocidad
- Aplicaciones
- para equipo de manutención, de orientación de aerogenerador, para viga, para prensa de inyección, para aplicaciones teleféricas, para máquina de embalaje, para la industria química, para aplicaciones de trituración, para aireador, para carro, para máquina de papel, para cuba de clarificación, para mesa rotativa, para prensa de rodillos, para curvadora y enderezadora, para la industria metalúrgica, para transmisión por cadena y correa, para servomotor, para aplicaciones industriales, para entornos difíciles, para barriles, para excavadora, para dispositivos médicos, para máquina de impresión, para laminador en caliente reversible, para generación de energía, para escalera mecánica, para torre de refrigeración, para máquina herramienta, para bomba, para vehículos, para torno, para hidropulper, para automatismo, de herramientas, para aplicaciones marinas, para acoplamiento de motor, para rotación, para motor eléctrico, para la industria del caucho, para antena, para molino, máquina, para la industria agroalimentaria, para funcionamiento continuo, para ascensor, para bobinadora, para aplicaciones mineras, para centrífuga, para mezclador, para tren de laminación, para agitador, para transportador, para transportador, para la robótica, de mando, de perfiles, para la industria petroquímica, para aerogenerador, para equipos de telecomunicaciones, para sombrilla de gran tamaño, para molino vertical, para aplicaciones de elevación, para la industria papelera, para textiles, para la industria del cemento, para cargas pesadas, para la industria del azúcar, para motor eléctrico DC, para aplicaciones aeronáuticas, para puerta, para máquina de corte, para rueda, para la industria del plástico, para productos farmacéuticos, para actuador, para grúas, para chigre, para máquina de medición tridimensional, para maquinaria, para trefiladora de cables, para pantalla de protección solar de gran tamaño, para extrusor, para accionamiento piñón-cremallera, para máquina de alimentos, de trituración, para equipos mineros, para automóvil, para variador, para ajuste de nivel, para instalación de tratamiento de aguas residuales, para elevadores de cangilón, para sistema de elevación, para máquina de soldadura, para AGV
- Otras características
- de transmisión mecánica, de alta calidad, a medida, con adaptador de motor, vertical, IP65
- Velocidad de rotación
Máx.: 10.000 rpm
(62.831,8531 rad.min-1)Mín.: 2.000 rpm
(12.566,3706 rad.min-1)- Juego
Máx.: 0 rad
Mín.: 0 rad
- Relación de reducción
Máx.: 200 unit
Mín.: 4 unit
- Peso
Máx.: 85,9 kg
(189,38 lb)Mín.: 1,1 kg
(2,43 lb)
Descripción
Introducción
La serie MYDR de reductor planetario de precisión de HONPINE presenta una salida con brida de alta rigidez, combinando amplio rango de relaciones, elevada capacidad de par y transmisión fiable para sistemas de control de movimiento industriales. Disponible en siete tamaños (47 mm a 255 mm), ofrece relaciones de 4:1 a 200:1 y par nominal de salida de 14 N·m a 2.000 N·m. Las opciones de holgura incluyen ≤2 arcmin en etapas únicas (P0) y ≤4 arcmin en configuraciones de dos etapas cuando corresponde.
Características
Selección de modelo / Series disponibles
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Las relaciones y el número de etapas permiten obtener engranajes de 4 a 200 (relaciones disponibles según etapas y modelo).
Especificaciones (filas de tabla; columnas separadas por " | ")
Especificación | Unidad | Etapas | Relación | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Par nominal de salida T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
Etapas = 2 | N·m | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Par máximo de salida T₂B | N·m | 12 | 4~200 | 3 × par nominal (según configuración)
Velocidad de entrada nominal n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Velocidad máxima de entrada n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Holgura ultra‑precisa (P0) | min arco | 1 | 4~20 | ≤2 (unidad aplicable); en algunas 2‑etapas ≤4
Holgura precisión (P1) | min arco | 1 | 4~20 | ≤4 (según modelo); 2‑etapas ≤7
Holgura estándar (P2) | min arco | 1 | 4~20 | ≤6 (según modelo); 2‑etapas ≤9
Rigidez torsional | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (según tamaño)
Momento flector máximo M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Carga radial admisible F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Vida útil | h | 12 | 4~200 | 20,000* (valor de referencia)
Eficiencia η | % | 1 | 4~20 | ≥95% (una etapa) ; ≥92% (multietapa)
Peso | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Temperatura de funcionamiento | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubricación | | 12 | 4~200 | Grasa sintética
Clase de protección | | 12 | 4~200 | IP65
Nivel de ruido (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (según tamaño)
Características / Aplicaciones
La serie MYDR de reductor planetario de precisión de HONPINE presenta una salida con brida de alta rigidez, combinando amplio rango de relaciones, elevada capacidad de par y transmisión fiable para sistemas de control de movimiento industriales. Disponible en siete tamaños (47 mm a 255 mm), ofrece relaciones de 4:1 a 200:1 y par nominal de salida de 14 N·m a 2.000 N·m. Las opciones de holgura incluyen ≤2 arcmin en etapas únicas (P0) y ≤4 arcmin en configuraciones de dos etapas cuando corresponde.
Características
- Salida con brida de alta rigidez para montaje directo
- Amplio rango de relaciones: 4:1 a 200:1 (configuraciones mono- y multietapa)
- Siete tamaños: MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
- Par nominal: aprox. 14 N·m a 2.000 N·m según modelo/relación
- Clases de holgura: Ultra‑precisión (P0) ≤2 arcmin; Precisión (P1); Estándar (P2)
- Alta eficiencia: ≥95% (una etapa); ≥92% (multietapa)
- Lubricación con grasa sintética, protección IP65
- Temperatura de trabajo: -10℃ a +90℃
Selección de modelo / Series disponibles
Serie: MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Las relaciones y el número de etapas permiten obtener engranajes de 4 a 200 (relaciones disponibles según etapas y modelo).
Especificaciones (filas de tabla; columnas separadas por " | ")
Especificación | Unidad | Etapas | Relación | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Par nominal de salida T₂N | N·m | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
Etapas = 2 | N·m | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Par máximo de salida T₂B | N·m | 12 | 4~200 | 3 × par nominal (según configuración)
Velocidad de entrada nominal n₁ | rpm | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Velocidad máxima de entrada n₁B | rpm | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Holgura ultra‑precisa (P0) | min arco | 1 | 4~20 | ≤2 (unidad aplicable); en algunas 2‑etapas ≤4
Holgura precisión (P1) | min arco | 1 | 4~20 | ≤4 (según modelo); 2‑etapas ≤7
Holgura estándar (P2) | min arco | 1 | 4~20 | ≤6 (según modelo); 2‑etapas ≤9
Rigidez torsional | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (según tamaño)
Momento flector máximo M₂KB² | N·m | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Carga radial admisible F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Vida útil | h | 12 | 4~200 | 20,000* (valor de referencia)
Eficiencia η | % | 1 | 4~20 | ≥95% (una etapa) ; ≥92% (multietapa)
Peso | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Temperatura de funcionamiento | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubricación | | 12 | 4~200 | Grasa sintética
Clase de protección | | 12 | 4~200 | IP65
Nivel de ruido (n₁ = 3000 rpm) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (según tamaño)
Características / Aplicaciones
- Aplicaciones típicas: automatización industrial, maquinaria de embalaje, sistemas de ensamblaje, transportadores y aplicaciones OEM
- Varias clases de holgura para adaptar la precisión de posicionamiento
- Seleccione tamaño y número de etapas según par requerido, inercia y cargas admissibles
- Consultar documentación técnica para selección final, tolerancias y mantenimiento
