Servorreductor planetario MYAR series
angularcoaxialde eje de salida vertical

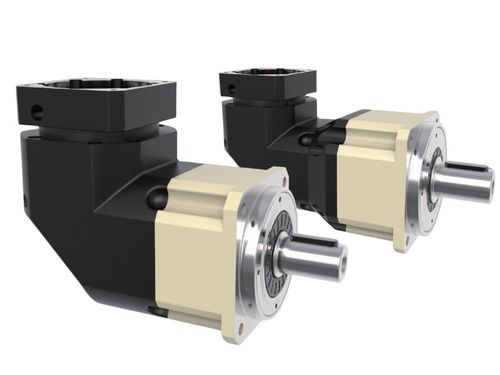

Servorreductor planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - angular / coaxial / de eje de salida vertical
Servorreductor planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - angular / coaxial / de eje de salida vertical
Servorreductor planetario - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - angular / coaxial / de eje de salida vertical - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Suzhou Honpine Precision Industry Co., Ltd.

Características

Tipo
planetario
Orientación de los ejes
coaxial, angular
Tipo de eje
con eje macizo, de eje de salida vertical, brida para robot
Par
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm
Montaje
de montaje en brida, patas, pendular
Estructura
compacto, con brida
Número de etapas
monoetapa, multietapa
Rendimiento
de alta precisión, de bajo juego, de precisión, de alto par, de gran rigidez, de alta eficacia, de alto rendimiento, para grandes cargas, sin mantenimiento, silencioso, de alta velocidad, sin contragolpe, de alta capacidad
Aplicaciones
para la industria agroalimentaria, para servomotor, para transmisión marina, para aplicaciones industriales, para mesa rotativa, para máquina herramienta, para dispositivos médicos, máquina, para automatismo, para la robótica, para máquina de corte, para máquina de alimentos, para cargas pesadas, para máquina de embalaje, para máquina de impresión, para eje
Otras características
de alta calidad, a medida, con pata, IP65
Velocidad de rotación

Máx.: 10.000 rpm
(62.831,8531 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Juego

Máx.: 0 rad

Mín.: 0 rad

Relación de reducción

Máx.: 200 unit

Mín.: 3 unit

Peso

Máx.: 83 kg
(182,98 lb)

Mín.: 0,9 kg
(1,98 lb)

Descripción

Descripción general
La serie HONPINE MYAR de reductores planetarios de precisión está diseñada para aplicaciones industriales de control de movimiento, ofreciendo equilibrio entre precisión, eficiencia y opciones de configuración. Disponible en siete tamaños de carcasa (42–220 mm), relaciones monofásicas 3:1–20:1 y multi-etapa hasta 200:1. Par nominal de salida aproximado 14–2.000 N·m. Opciones de holgura y alta eficiencia de transmisión la hacen adecuada para servomotores, automatización, CNC, embalaje, transportadores, impresión y aplicaciones OEM.

Especificaciones clave (selección)
  • Tamaños de carcasa: 42, 60, 90, 115, 142, 180, 220 mm.
  • Relaciones de reducción: 1 etapa 3:1–20:1; multi-etapas hasta 200:1 (según configuración).
  • Par de salida nominal: ≈14–2.000 N·m (según modelo y relación).
  • Par de salida máximo: hasta ≈3× el nominal (según tamaño).
  • Eficiencia: hasta ≤95% (1 etapa); hasta ≤92% (2 etapas).
  • Grados de holgura: P0 (ultraprecisión) ≤2 arcmin (en 1 etapa cuando aplica); P1/P2 disponibles.
  • Velocidades de entrada (ejemplos): MYAR042/MYAR060 hasta 5.000 rpm (nominal) / 10.000 rpm (máx); los tamaños mayores tienen límites menores (ver ficha).
  • Protección: IP65; lubricación: grasa sintética; temperatura de trabajo: -10℃ a +90℃.


Aplicaciones típicas
  • Servomotores y control de movimiento
  • Automatización industrial y robótica
  • Máquinas CNC
  • Equipos de embalaje y de impresión
  • Sistemas de transporte y manipulación
  • Integración OEM


Instalación y mantenimiento
  • Montaje: cualquier orientación permitida.
  • Niveles de ruido (n₁ = 3000 rpm): ≈ ≤61–74 dB según tamaño.
  • Peso representativo (1 etapa): MYAR042 ≈0,9 kg … MYAR220 ≈83 kg; versiones 2 etapas pesan más.
  • Rigidez torsional y cargas admisibles radial/axial son dependientes del tamaño — consultar tabla para dimensionado.
  • Vida útil de referencia: ≈20.000 h (dependiendo de condiciones de uso).


Opciones y pedido
  • Disponibles grados de holgura (P0/P1/P2), configuraciones de etapas y relaciones bajo pedido.
  • Elegir tamaño, nº de etapas y grado de holgura según inercia del motor, par y requisitos de precisión.
  • Para selección final, consultar la ficha técnica completa con valores por modelo.
