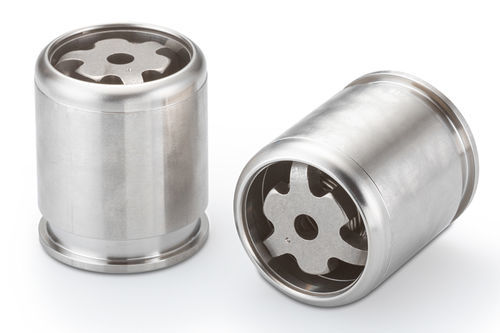

Válvula de retención de cartucho CKBA series

de globode acero inoxidable

Esta válvula de retención de estilo cartucho tiene un diámetro de solo 0,989 pulgadas y una longitud de 1,1 pulgadas. Su diseño único maximiza el flujo libre en un paquete muy corto y compacto. Es ideal para aplicaciones con tasas de flujo de hasta 80 GPM. - Válvulas de retención de estilo poppet - Diámetro: 1 pulgada - Tasa de Lohm: 3,5 Lohms máx - Presiones de operación: Hasta 5000 psi - Fugas: 1 gota / hora a 5000 psi Rendimiento General - Fuga máxima en dirección verificada a 5 psid: 1 Gota / Minuto - Fuga máxima en dirección verificada a 1000-5000 psid: 1 Gota / Hora - Tasa de Lohm a 15 psid y más: 3,5 Lohms Máximo - Presión nominal del sistema: Hasta 5000 psi - Peso nominal: 55 gramos - Fluido de prueba: MIL-PRF-83282 a 85°F Materiales - Cuerpo: 15-5PH CRES (AMS 5659) - Poppet: 440C CRES (AMS 5630) - Resorte: 17-7PH CRES (AMS 5678) - Retenedor: 304 CRES (QQ-P-35) - Jaula: 304 CRES (ASTM A 666) - Acabado: Todas las piezas CRES pasivadas. Números de Parte & Especificaciones - CKBA1000601A: Presión de apertura (psid): 1,5 Máximo, Tasa de Lohm: 3,5 Lohms Máximo - CKBA1000605A: Presión de apertura (psid): 5 ± 3, Tasa de Lohm: 3,5 Lohms Máximo Imágenes - Curva de flujo: Rendimiento de la válvula en MIL-PRF-83282 a 85°F - Vista en sección transversal - Vista dimensional: Todas las dimensiones están en pulgadas. - Detalles del agujero de instalación: Todas las dimensiones están en pulgadas. Datos Clave del Producto - Válvulas de retención de estilo poppet - Diámetro: 1 pulgada - Tasa de Lohm: 3,5 Lohms máx - Presiones de operación: Hasta 5000 psi - Fugas: 1 gota / hora a 5000 psi Características / Especificaciones Técnicas - Válvula de retención de estilo cartucho - Diámetro: 0,989 pulgadas - Longitud: 1,1 pulgadas - Tasa de flujo: hasta 80 GPM - Fuga máxima: 1 gota/min a 5 psid, 1 gota/hora a 1000-5000 psid - Tasa de Lohm: 3,5 Lohms máx a 15 psid y más - Presión nominal del sistema: hasta 5000 psi - Peso nominal: 55 gramos - Fluido de prueba: MIL-PRF-83282 a 85°F - Material del cuerpo: 15-5PH CRES (AMS 5659) - Material del poppet: 440C CRES (AMS 5630) - Material del resorte: 17-7PH CRES (AMS 5678) - Material del retenedor: 304 CRES (QQ-P-35) - Material de la jaula: 304 CRES (ASTM A 666) - Acabado: Todas las piezas CRES pasivadas - Números de parte disponibles: CKBA1000601A, CKBA1000605A
