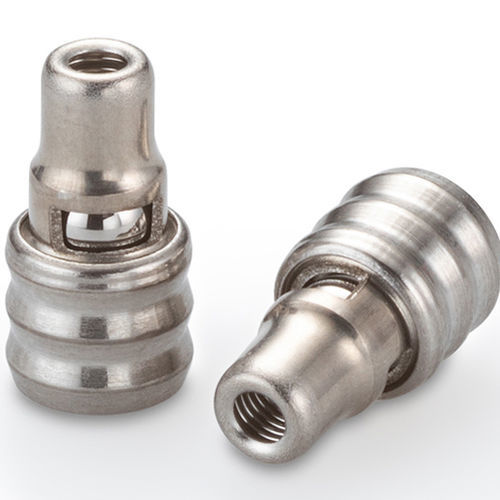

Válvula de retención de cartucho CCPI series

push-inde acero inoxidable

Esta válvula de retención de estilo cartucho ofrece una capacidad de flujo optimizada para su tamaño. El diseño único con púas permite una fácil instalación por "inserción" en carcasas y accesorios de plástico, lo que asegura la retención y previene cualquier fuga de derivación. La válvula puede instalarse en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. El diseño completamente en acero inoxidable de la válvula proporciona compatibilidad con una amplia gama de fluidos y gases. Un asiento metálico de alta calidad ofrece baja fuga, presión de apertura repetible y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Inserción - En plástico - Diámetro: 6,60 mm - Tasa de Lohm: 75 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal a metal Característica | Especificación --- | --- Tasa de Lohm | 75 Lohms Fuga | 20 SCCM (máx) a 172 kPa (25 psid) en aire Presión máxima de trabajo | Dependiente del material de la carcasa, configuración y condiciones de operación COMPONENTE | MATERIAL --- | --- Cuerpo | Acero inoxidable 303 Jaula | Acero inoxidable 305 Resorte | Acero inoxidable 302 Bola | Acero inoxidable 440C Números de pieza y especificaciones: NÚMERO DE PIEZA | TASA DE LOHM | PRESIÓN DE APERTURA | NÚMERO DE DIBUJO DEL AGUJERO DE INSTALACIÓN --- | --- | --- | --- CCPI6510000S | 75 Lohms | 0 kPa (Sin resorte) | 1INST085542S CCPI6510004S | 75 Lohms | 4 ± 3 kPa (0,6 ± 0,4 psid) | 1INST085542S CCPI6510007S | 75 Lohms | 7 ± 5 kPa (1 ± 0,7 psid) | 1INST085542S CCPI6510014S | 75 Lohms | 14 ± 5 kPa (2 ± 0,7 psid) | 1INST085542S CCPI6510040S | 75 Lohms | 40 ± 15 kPa (6 ± 2,2 psid) | 1INST085542S CCPI6510069S | 75 Lohms | 69 ± 17,3 kPa (10 ± 2,5 psid) | 1INST085542S Piezas de repuesto y accesorios: NÚMERO DE PIEZA | DESCRIPCIÓN --- | --- CCRT0086564S | Herramienta de instalación por inserción hacia adelante 6,5 mm CCRT0056802S | Herramienta de instalación por inserción hacia atrás 6,5 mm Características clave / Especificaciones técnicas: - Válvula de retención de estilo cartucho - Capacidad de flujo optimizada para el tamaño - Diseño con púas para una fácil instalación por inserción - Previene fugas de derivación - Instalación bidireccional (flujo hacia adelante o hacia atrás) - Construcción completamente en acero inoxidable (303, 305, 302, 440C) - Asiento metal a metal para baja fuga - Presión de apertura repetible - Probada funcionalmente al 100% - Diámetro: 6,60 mm - Tasa de Lohm: 75 Lohms - Fuga: 20 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación - Montaje: Inserción - En plástico
