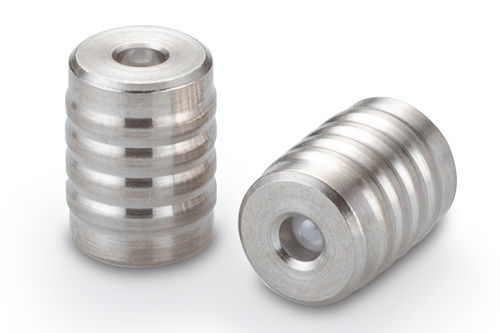

Válvula de retención de cartucho CCPI series

de bolaspush-inpara aplicaciones de alta pureza

Esta válvula de retención de estilo cartucho está hecha de acero inoxidable 316L de grado médico y una bola de cerámica para mejorar la compatibilidad con fluidos y gases agresivos. Esta válvula está diseñada específicamente para su instalación en carcasas de plástico, accesorios o tubos flexibles. La válvula se puede instalar en cualquier dirección, proporcionando capacidades de flujo hacia adelante o hacia atrás. La válvula cuenta con un asiento de metal de alta calidad que proporciona baja fuga, presión de apertura repetible y larga vida útil. La válvula se prueba funcionalmente al 100% para garantizar su rendimiento. - Configuración de montaje: Presión - En plástico - Diámetro: 5,46 mm - Tasa de Lohm: 250 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal Rendimiento general - Tasa de Lohm: 250 Lohms - Fuga: 10 SCCM (máx) a 172 kPa (25 psid) en aire - Presión máxima de trabajo: Dependiente del material de la carcasa, configuración y condiciones de operación Materiales - Cuerpo: Acero inoxidable 316L - Jaula: Acero inoxidable 316L - Resorte: Acero inoxidable 316L - Bola: Cerámica Números de pieza y especificaciones - Número de pieza: CCPI5540000S, Tasa de Lohm: 250 Lohms, Presión de apertura: 0 kPa (sin resorte), Material de la bola: Cerámica, Número de dibujo del agujero de instalación: 1INST006189S - Número de pieza: CCPI5540007S, Tasa de Lohm: 250 Lohms, Presión de apertura: 7 ± 5 kPa (1 ± 0,7 psid), Material de la bola: Cerámica, Número de dibujo del agujero de instalación: 1INST006189S - Número de pieza: CCPI5540014S, Tasa de Lohm: 250 Lohms, Presión de apertura: 14 ± 5 kPa (2 ± 0,7 psid), Material de la bola: Cerámica, Número de dibujo del agujero de instalación: 1INST006189S - Número de pieza: CCPI5540040S, Tasa de Lohm: 250 Lohms, Presión de apertura: 40 ± 15 kPa (6 ± 2,2 psid), Material de la bola: Cerámica, Número de dibujo del agujero de instalación: 1INST006189S Datos clave del producto - Configuración de montaje: Presión - En plástico - Diámetro: 5,46 mm - Tasa de Lohm: 250 Lohms - Presión máxima de trabajo: Dependiente del material de la carcasa - Tipo de asiento de válvula: Metal Instalación y accesorios - Procedimiento de instalación: Procedimiento de instalación de la válvula de retención a presión serie 558 - Número de dibujo de la herramienta de instalación: CCRT0900170S Curva de flujo, sección transversal y vistas dimensionales disponibles en la galería de imágenes. - Probada funcionalmente al 100% - Acero inoxidable 316L de grado médico - Bola de cerámica para fluidos/gases agresivos - Diseñada para carcasas de plástico, accesorios o tubos flexibles - Instalación de flujo hacia adelante o hacia atrás - Baja fuga, presión de apertura repetible, larga vida útil
