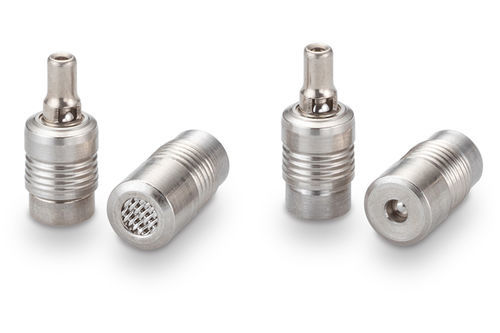

Válvula de retención de cartucho CCFM series

de protecciónde acero inoxidableaxial

Esta válvula unidireccional sin rosca, de estilo cartucho, está diseñada para su instalación en colectores metálicos. La válvula cuenta con el extremo de bloqueo probado en campo de The Lee Company, que proporciona una retención segura sin necesidad de roscas, juntas tóricas o selladores. Con un diseño completamente de acero inoxidable y un asiento metálico de alta calidad, la válvula ofrece baja fuga, presiones de apertura repetibles y larga vida útil. Los modelos están disponibles con una pantalla de seguridad integral para una mayor protección contra la contaminación y una bola de cerámica. La válvula está probada al 100% en su rendimiento. - Configuración de montaje: Inserción - En metal - Diámetro: 5,47 mm - Tasa de Lohm: Tan baja como 250 Lohms - Presión máxima de trabajo: 280 Bar - Tipo de asiento de válvula: Metal a metal Rendimiento general - Tasa de Lohm: 250 Lohms (SIN FILTRO), 400 Lohms (CON FILTRO) - Fuga a 172 kPa (25 psid) en aire: 10 SCCM (máx) - Presión máxima de trabajo, dirección verificada: 280 Bar - Diferencial de presión máxima de trabajo, dirección del flujo: 40 Bar - Tamaño de la pantalla: N/A (SIN FILTRO), 125 micrones (CON FILTRO) - Fuerza de instalación: 625 kgf (máx) Materiales - Cuerpo: Acero inoxidable 303 - Jaula: Acero inoxidable 305 - Pasador: Acero inoxidable 416 o 303 - Resorte: Acero inoxidable 302 - Bola: Acero inoxidable 440C o cerámica - Pantalla: Acero inoxidable 316 Datos clave del producto - Configuración de montaje: Inserción - En metal - Diámetro: 5,47 mm - Tasa de Lohm: Tan baja como 250 Lohms - Presión máxima de trabajo: 280 Bar - Tipo de asiento de válvula: Metal a metal Piezas de repuesto y accesorios - Número de pieza: CCRT0900120S - Descripción: Herramienta de instalación Serie 558 Características / Especificaciones técnicas - Válvula unidireccional sin rosca, de estilo cartucho - Diseñada para su instalación en colectores metálicos - Extremo de bloqueo probado en campo para una retención segura - No se requieren roscas, juntas tóricas ni selladores - Diseño completamente de acero inoxidable - Asiento metálico de alta calidad - Baja fuga - Presiones de apertura repetibles - Larga vida útil - Modelos disponibles con pantalla de seguridad integral y bola de cerámica - Probada al 100% en su rendimiento
