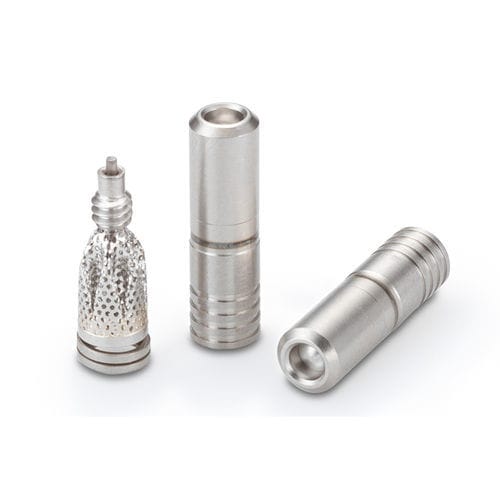

Válvula de retención de globo CKFA series

en miniatura

Esta válvula de retención en miniatura tiene solo 0,187 pulgadas de diámetro y 0,62 pulgadas de longitud. Esta válvula presenta un diseño de estilo de émbolo para maximizar el flujo libre en una dirección y prevenir el flujo en la otra dirección. Es ideal para aplicaciones con tasas de flujo de hasta 3 GPM. Una pantalla de seguridad integral está disponible para una mayor protección contra la contaminación. - Válvulas de retención de estilo de émbolo - Diámetro: 0,187 pulgadas - Tasa de Lohm: 100 Lohms máx - Presiones de operación: Hasta 4000 psi - Fugas: 1 gota / hora a 4000 psi Rendimiento General - Presión de apertura: 5 ± 3 o 1 ± 0,5 psid - Fuga máxima en dirección verificada a 5 psid: 1 gota / minuto - Fuga máxima en dirección verificada a 1000-4000 psid: 1 gota / hora - Tasa de Lohm a 15 psid y mayor: Sin pantalla: 100 Lohms, Con pantalla: 140 Lohms - Presión nominal del sistema: Hasta 4000 psi - Peso nominal: Sin pantalla: 1,4 gramos, Con pantalla hacia adelante: 1,8 gramos, Con pantalla hacia atrás: 1,55 gramos - Tamaño de agujero de pantalla disponible: 0,015 pulgadas nominal - Fluido de prueba: MIL-PRF-83282 a 85°F Materiales - Cuerpo: 304 CRES, AMS 5639 - Pasador: 17-4PH CRES, AMS 5643 - Émbolo: 15-5PH CRES, AMS 5659 - Resorte: 17-7PH CRES, AMS 5678 - Asiento de resorte: 304 CRES, AMS 5639 - Pantalla (solo versión con pantalla inversa): 303 CRES, QQ-S-763C - Pantalla (solo versión con pantalla hacia adelante): 304L CRES, ASTM A 666 - Soldadura (solo versión con pantalla hacia adelante): AMS 4774 - Poste (solo versión con pantalla hacia adelante): 303 CRES, QQ-S-763C Acabado: Todas las piezas CRES pasivadas. Los pasadores están preencerados. No desengrasar. No lubricar. Números de Parte & Especificaciones - CKFA1876205A: Presión de apertura: 5 ± 3, Tasa de Lohm: 100 Lohms Máximo, Dirección del flujo: Hacia adelante - CKFA1876201A: Presión de apertura: 1 ± 0,5, Tasa de Lohm: 100 Lohms Máximo, Dirección del flujo: Hacia adelante - CKRA1876205A: Presión de apertura: 5 ± 3, Tasa de Lohm: 100 Lohms Máximo, Dirección del flujo: Hacia atrás - CKRA1876201A: Presión de apertura: 1 ± 0,5, Tasa de Lohm: 100 Lohms Máximo, Dirección del flujo: Hacia atrás - CKFA1875205A: Presión de apertura: 5 ± 3, Tasa de Lohm: 140 Lohms Máximo, Tamaño de agujero de pantalla: 0,015, Dirección del flujo: Hacia adelante - CKFA1875201A: Presión de apertura: 1 ± 0,5, Tasa de Lohm: 140 Lohms Máximo, Tamaño de agujero de pantalla: 0,015, Dirección del flujo: Hacia adelante - CKRA1875205A: Presión de apertura: 5 ± 3, Tasa de Lohm: 140 Lohms Máximo, Tamaño de agujero de pantalla: 0,015, Dirección del flujo: Hacia atrás - CKRA1875201A: Presión de apertura: 1 ± 0,5, Tasa de Lohm: 140 Lohms Máximo, Tamaño de agujero de pantalla: 0,015, Dirección del flujo: Hacia atrás Piezas de Repuesto & Accesorios - CUTA1870110C: Juego de herramientas de instalación / extracción - CKFA1870005A: Pasador de repuesto - CUTA1870228C: Juego de herramientas de instalación / extracción de pantalla hacia adelante - FSSA1870150B: Pantalla hacia adelante de repuesto - Curvas de flujo y vistas en sección transversal disponibles para configuraciones sin pantalla y con pantalla. - Detalles dimensionales y de agujero de instalación proporcionados como referencia (todas las dimensiones en pulgadas). Especificaciones Técnicas - Tipo de válvula: Válvula de retención de estilo de émbolo - Diámetro: 0,187 pulgadas - Longitud: 0,62 pulgadas - Tasa de flujo: Hasta 3 GPM - Tasa de Lohm: 100 Lohms máx (sin pantalla), 140 Lohms máx (con pantalla) - Presión de operación: Hasta 4000 psi - Fugas: 1 gota/hora a 4000 psi - Tamaño de agujero de pantalla: 0,015 pulgadas (versiones con pantalla) - Material del cuerpo: 304 CRES - Material del resorte: 17-7PH CRES - Material del émbolo: 15-5PH CRES - Material del pasador: 17-4PH CRES - Peso: 1,4g (sin pantalla), 1,8g (con pantalla hacia adelante), 1,55g (con pantalla hacia atrás) - Fluido de prueba: MIL-PRF-83282 a 85°F
